گیربکس هلیکال ایران
فروش گیربکس شافت مستقیم ایران گیربکس
گیربکس هلیکال یا گیربکس شافت مستقیم ایران گیربکس چرخ دنده هایی مقاوم به بارهای بسیار زیاد داشته و می تواند نسبت تبدیل هایی با طبقات متنوع عرضه کند. موتور گیربکس شافت مستقیم ایران در سایزهای زیر قابل ارائه است:
- ZG 1
- ZG 2
- ZG 3
- ZG 4
- ZG 5
- ZG 6
- ZG 7
مشخصات فنی
مشخصات فنی گیربکس هلیکال ایران

تفاوت این گیربکس با مدل های کتابی در این است که شافت ورودی و خروجی آن با هم زاویه 90 درجه می سازند و به دلیل پیچیدگی های خاصی که این نوع گیربکس در تولید خود دارد، از قیمت نسبتا بالاتری هم برخوردار است.
مشخصات کلی گیربکس هلیکال ایران گیربکس
در گیربکس شافت مستقیم ایران ورودی و خروجی در یک راستا قرار دارند. الکترو گیربکس شافت مستقیم ایران گیربکس دارای سه حالت نصب پایه دار، فلنج دار و پایه فلنج است. حداکثر توان ورودی این گیربکس هلیکال 45 کیلووات می باشد.
| حداکثر توان ورودی (کیلووات) | 45 |
| حداکثر گشتاور خروجی (نیوتن متر) | 6800 |
| حداکثر سرعت خروجی (دور بر دقیقه) | 450 |
مشخصات فنی گیربکس شافت مستقیم ایران گیربکس
| تیپ | محدوده توان (کیلووات) | قطر شافت خروجی (میلی متر) |
| ZG 1 | 0.12 تا 1.5 | 22 |
| ZG 2 | 0.12 تا 2.2 | 28 |
| ZG 3 | 0.25 تا 4 | 32 |
| ZG 4 | 0.55 تا 11 | 48 |
| ZG 5 | 1.5 تا 18.5 | 60 |
| ZG 6 | 2.2 تا 30 | 75 |
روغن مورد نیاز گیربکس هلیکال ایران گیربکس
| تیپ گیربکس | ZG 1 | ZG 2 | ZG 3 | ZG 4 | ZG 5 | ZG 6 |
| حجم روغن (لیتر) | 0.33 | 0.5 | 0.65 | 1.25 | 3.3 | 5.8 |
* نوع واسکازین برای موارد فوق EP140 است.
مزایای گیربکس شافت مستقیم ایران گیربکس
- به دلیل داشتن استحکام بالا در صنایع سنگین استفاده می شود.
- ساخته شده از فولاد
- دارای یاتاقان بندی مناسب
- کیفیت بالای آب بندی موتور که مانع از ایجاد نشتی می شود.
کاربری موتور گیربکس های شافت مستقیم ایران گیربکس
- صنایع نفت، گاز و پتروشیمی
- صنعت فولاد و سیمان
لیست قیمت گیربکس هلیکال ایران
با عرض پوزش کلیه قیمت ها تغییر کرده است، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت گیربکس دنده هلیکال ایران ZG1 پایه دار | 653,000 |
| 2 | قیمت گیربکس دنده هلیکال ایران ZG2 پایه دار | 870,000 |
| 3 | قیمت گیربکس دنده هلیکال ایران ZG3 پایه دار | 1,210,000 |
| 4 | قیمت گیربکس دنده هلیکال ایران ZG4 پایه دار | 1,880,000 |
| 5 | قیمت گیربکس دنده هلیکال ایران ZG5 پایه دار | 2,740,000 |
| 6 | قیمت گیربکس دنده هلیکال ایران ZG6 پایه دار | 4,830,000 |
| 7 | قیمت گیربکس دنده هلیکال ایران ZG7 پایه دار | 9,400,000 |
| 8 | قیمت گیربکس دنده هلیکال ایران ZG1 فلنج دار | 730,000 |
| 9 | قیمت گیربکس دنده هلیکال ایرانZG2 فلنج دار | 990,000 |
| 10 | قیمت گیربکس دنده هلیکال ایران ZG3 فلنج دار | 1,370,000 |
| 11 | قیمت گیربکس دنده هلیکال ایران ZG4 فلنج دار | 2,120,000 |
| 12 | قیمت گیربکس دنده هلیکال ایران ZG5 فلنج دار | 3,100,000 |
| 13 | قیمت گیربکس شافت مستقیم ایران ZG6 فلنج دار | 5,500,000 |
| 14 | قیمت گیربکس شافت مستقیم ایران ZG7 فلنج دار | 10,650,000 |
| 15 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG1 | 730,000 |
| 16 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG2 | 990,000 |
| 17 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG3 | 1,370,000 |
| 18 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG4 | 2,120,000 |
| 19 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG5 | 3,100,000 |
| 20 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG6 | 5,500,000 |
| 21 | قیمت گیربکس شافت مستقیم ایران ورودی شافت ZG7 | 10,650,000 |
| 22 | قیمت گیربکس شافت مستقیم ایران ZG1 هالو شفت و پایه دار | 835,000 |
| 23 | قیمت گیربکس شافت مستقیم ایران ZG2 هالو شفت و پایه دار | 1,055,000 |
| 24 | قیمت گیربکس شافت مستقیم ایران ZG3 هالو شفت و پایه دار | 1,435,000 |
| 25 | قیمت گیربکس شفت مستقیم ایران ZG4 هالو شفت و پایه دار | 2,160,000 |
| 26 | قیمت گیربکس شفت مستقیم ایران ZG5 هالو شفت و پایه دار | 3,160,000 |
| 27 | قیمت گیربکس شفت مستقیم ایران ZG6 هالو شفت و پایه دار | 5,600,000 |
| 28 | قیمت گیربکس شفت مستقیم ایران ZG7 هالو شفت و پایه دار | 10,850,000 |
| 29 | قیمت گیربکس شفت مستقیم ایران ZG1 هالو شفت و فلنج دار | 915,000 |
| 30 | قیمت گیربکس شفت مستقیم ایران ZG2 هالو شفت و فلنج دار | 1,205,000 |
| 31 | قیمت گیربکس شفت مستقیم ایران ZG3 هالو شفت و فلنج دار | 1,590,000 |
| 32 | قیمت گیربکس شفت مستقیم ایران ZG4 هالو شفت و فلنج دار | 2,400,000 |
| 33 | قیمت گیربکس شفت مستقیم ایران ZG5 هالو شفت و فلنج دار | 3,500,000 |
| 34 | قیمت گیربکس شفت مستقیم ایران ZG6 هالو شفت و فلنج دار | 6,210,000 |
| 35 | قیمت گیربکس شفت مستقیم ایران ZG7 هالو شفت و فلنج دار | 12,050,000 |
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG1 | 91,500 |
| 2 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG2 | 121,000 |
| 3 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG3 | 153,000 |
| 4 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG4 | 220,000 |
| 5 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG5 | 327,000 |
| 6 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG6 | 410,000 |
| 7 | قیمت دنده اول و سوم گیربکس شافت مستقیم ایران ZG7 | 541,000 |
| 8 | قیمت دنده دوم گیربکس شافت مستقیم ایران ZG1 | 121,000 |
| 9 | قیمت دنده دوم گیربکس شافت مستقیم ایران ZG2 | 152,000 |
| 10 | قیمت دنده دوم گیربکس شافت مستقیم ایران ZG3 | 242,000 |
| 11 | قیمت دنده دوم گیربکس دنده هلیکال ایران ZG4 | 382,000 |
| 12 | قیمت دنده دوم گیربکس دنده هلیکال ایران ZG5 | 532,000 |
| 13 | قیمت دنده دوم گیربکس دنده هلیکال ایران ZG6 | 925,000 |
| 14 | قیمت دنده دوم گیربکس دنده هلیکال ایران ZG7 | 1,570,000 |
| 15 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG1 | 121,000 |
| 16 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG2 | 152,000 |
| 17 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG3 | 242,000 |
| 18 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG4 | 382,000 |
| 19 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG5 | 532,000 |
| 20 | قیمت دنده چهارم گیربکس دنده هلیکال ایران ZG6 | 1,160,000 |
| 21 | قیمت دنده چهارم گیربکس هلیکال ایران ZG7 | 2,235,000 |
| 22 | قیمت واسطه گیربکس هلیکال ایران ZG1 | 91,000 |
| 23 | قیمت واسطه گیربکس هلیکال ایران ZG2 | 121,000 |
| 24 | قیمت واسطه گیربکس هلیکال ایران ZG3 | 153,000 |
| 25 | قیمت واسطه گیربکس هلیکال ایران ZG4 | 219,000 |
| 26 | قیمت واسطه گیربکس هلیکال ایران ZG5 | 335,000 |
| 27 | قیمت واسطه گیربکس هلیکال ایران ZG6 | 470,000 |
| 28 | قیمت واسطه گیربکس هلیکال ایران ZG7 | 830,000 |
| 29 | قیمت شافت خروجی گیربکس هلیکال ایران ZG1 | 91,000 |
| 30 | قیمت شافت خروجی گیربکس هلیکال ایران ZG2 | 121,000 |
| 31 | شافت خروجی گیربکس هلیکال ایران ZG3 | 366,000 |
| 32 | شافت خروجی گیربکس هلیکال ایران ZG4 | 219,000 |
| 33 | شافت خروجی گیربکس هلیکال ایران ZG5 | 327,000 |
| 34 | شافت خروجی گیربکس هلیکال ایران ZG6 | 518,000 |
| 35 | شافت خروجی گیربکس هلیکال ایران ZG7 | 830,000 |
| 36 | پوسته پایه گیربکس هلیکال ایران ZG1 | 216,000 |
| 37 | پوسته پایه گیربکس هلیکال ایران ZG2 | 242,000 |
| 38 | پوسته پایه گیربکس هلیکال ایران ZG3 | 485,000 |
| 39 | پوسته پایه گیربکس هلیکال ایران ZG4 | 645,000 |
| 40 | پوسته پایه گیربکس هلیکال ایران ZG5 | 865,000 |
| 41 | پوسته پایه گیربکس هلیکال ایران ZG6 | 1,760,000 |
| 42 | پوسته پایه گیربکس هلیکال ایران ZG7 | 4,280,000 |
| 43 | پوسته فلنج گیربکس هلیکال ایران ZG1 | 276,000 |
| 44 | پوسته فلنج گیربکس هلیکال ایران ZG2 | 334,000 |
| 45 | پوسته فلنج گیربکس هلیکال ایران ZG3 | 153,000 |
| 46 | پوسته فلنج گیربکس هلیکال ایران ZG4 | 865,000 |
| 47 | پوسته فلنج گیربکس هلیکال ایران ZG5 | 1,130,000 |
| 48 | پوسته فلنج گیربکس هلیکال ایران ZG6 | 2,320,000 |
| 49 | پوسته فلنج گیربکس هلیکال ایران ZG7 | 5,390,000 |
محصولات مرتبط

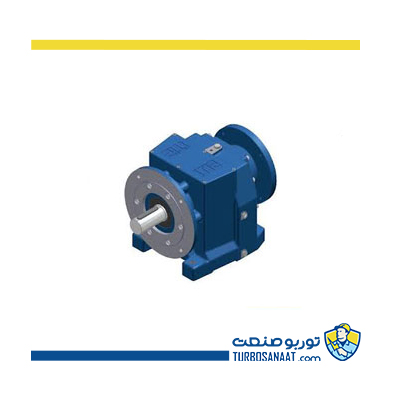

گیربکس هلیکال Motive
گیربکس هلیکال Varvel
فروش گیربکس شافت مستقیم Varvel
گیربکس های هلیکالی RD دارای پوسته یک تکه و با 2 یا 3 طبقه چرخدنده های کاهش دور هستند. این گیربکس در هفت سایز مختلف تولید می شود و 28 نسبت تبدیل دارد. طبق استاندارد، این گیربکس ها قابلیت 15000 ساعت کار مداوم و پشت سر هم (DUTY S1) را دارد. انواع گیربکس RD بر اساس نوع اتصال در ورودی و قابل ارائه در شرکت توربو صنعت عبارت است از:
- گیربکس هلیکال وارول هالو شفت کوپل شده با موتور MRD
- گیربکس هلیکال هالو شفت فلنج دار وارول FRD
- گیربکس هلیکال هالو شفت بدون فلنج وارول SRD
- گیربکس هلیکال شفت دار وارول RD

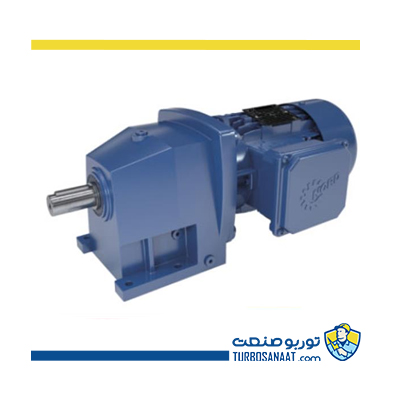

گیربکس هلیکال Nord
فروش گیربکس هلیکال Nord
گیربکس های هلیکال Nord در سه سری و با سایزهای مختلف برای کاربرد های گوناگون ساخته و طراحی می شوند. گیربکس هلیکال شافت مستقیم شرکت Nord علی رغم گشتاور بالای 26000 نیوتون متر دارای مصرف پایین بوده و از کیفیت ساخت و طراحی مناسبی برخوردار می باشد. این گیربکس دارای طول عمر بالا و آپشن های مختلفی می باشد. گیربکس هلیکال Nord توسط هایپر صنعت فامکو در مدل های زیر ارائه می شود:
- گیربکس هلیکال Nord سری UNICASE (با بدنه یکپارچه): جنس پوسته از چدن مستحکم ساخته شده و و به دلیل آنکه الکتروموتور و گیربکس یکپارچه اند آب بندی آن به صورت کامل انجام شده است. طراحی این گیربکس سبب تحمل ظرفیت بار محوری و شعاعی بالا شده است.
- گیربکس هلیکال Nord سری NORDBLOC: طراحی خاص این سری از گیربکس برند نورد مخصوص دورهای بالا طراحی شده است. جنس پوسته از آلومینیوم و چدن است.
- گیربکس هلیکال Nord سری STANDARD: طراحی این مدل گیربکس جهت استفاده در مکان هایی است که نیاز به گشتاور پایین دارند. حداکثر توان قابل تحمل آن 7.5 کیلووات بوده و به صورت پایه دار و فلنج دار عرضه می شود.

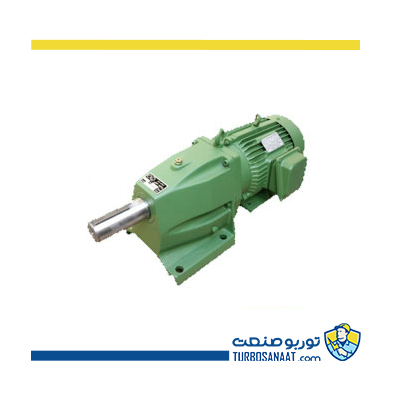

گیربکس هلیکال شریف
فروش گیربکس شریف هلیکال
ورودی و خروجی گیربکس شافت مستقیم شریف در یک راستا و دنده ها زاویه دار هستند. موتور گیربکس هلیکال شریف چرخ دنده های مقاوم در برابر بارهای بسیار زیاد و نسبت کاهش دور با طبقات مختلفی دارد. گیربکس هلیکال شریف که با سری G طراحی و ساخته می شوند در انواع زیر در شرکت توربو صنعت موجود می باشند:
- گیربکس شریف شافت مستقیم پایه دار
- گیربکس شریف شافت مستقیم فلنج دار
- گیربکس شریف شافت مستقیم ورودی هالو شافت
- گیربکس شریف شافت مستقیم ورودی شافت
گیربکس هلیکال رهنما
گیربکس هلیکال یا شافت مستقیم رهنما
ورودی و خروجی گیربکس شافت مستقیم رهنما در یک راستا است. در این گیربکس دنده ها زاویه دار و چرخ دنده ها در برابر بارهای بسیار زیاد مقاوم هستند.
موتور گیربکس هلیکال رهنما در سری هایی به شرح زیر تولید می گردد:
- موتور گیربکس هلیکال رهنما سری HG
- موتور گیربکس هلیکال رهنما سری MHG
- موتور گیربکس هلیکال رهنما سری RAP
- موتور گیربکس شافت مستقیم رهنما سری MRAP
- موتور گیربکس شافت مستقیم رهنما سری BF
- موتور گیربکس شافت مستقیم رهنما سری MBF

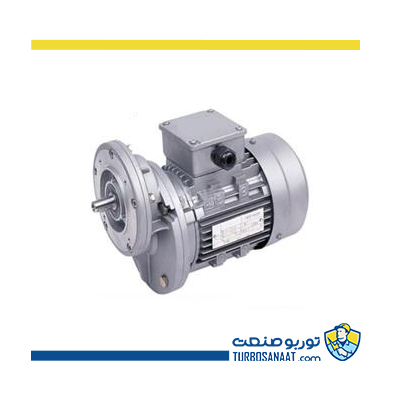

گیربکس هلیکال Transtecno
