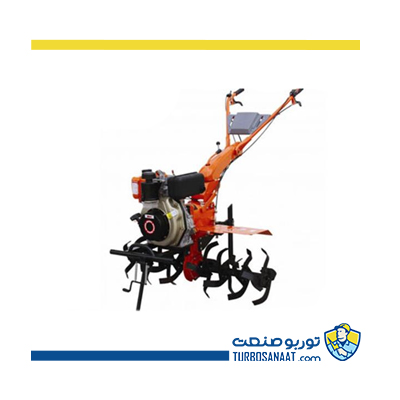

تیلر کولتیواتور
تیلر کولتیواتور
بازگشت به محصولات
روتیواتور
روتیواتور

گیربکس هلیکال Oztekfen

فروش گیربکس هلیکال Oztekfen

گیربکس شفت مستقیم یا هلیکال ازتکفن ساخت کشور ترکیه بوده و امکان اتصال یک تکه به الکتروموتور را دارد. این گیربکس ها بسیار کم صدا هستند. انواع گیربکس هلیکال ازتکفن قابل ارائه در شرکت توربو صنعت  عبارت است از:

  • گیربکس هلیکال ازتکفن MRA اتصال شفت تک خاره
  • گیربکس هلیکال ازتکفن MRA اتصال فلنج و شفت


افزودن به مقایسه
افزودن به علاقه مندی
دسته: ,
توضیحات

مشخصات فنی

مشخصات فنی گیربکس هلیکال ازتکفن ترکیه

گیربکس هلیکال Oztekfen ترکیه در دو سری MRA و MRF و همچنین از آلیاژ GG22 ساخته شده است. سفتی بدنه و زیبایی این گیربکس از ویژگی های منحصر به فرد آن به شمار می رود. محفظه پوسته گیربکس هلیکال ازتکفن (سری M) سبب شده است که استحکام بدنه و دندانه های چرخدنده گیربکس افزایش یابد. این امر همچنین به کاهش صدای آن نیز منجر شده است. چرخدنده های این گیربکس از آلیاژ 21NiCrMo2 ساخته شده و در تمامی اجزای گیربکس کاهش لقی و نرمال سازی انجام شده است.

تمامی اجزای بدنه و چرخدنده های این گیربکس باعث استفاده از ماشین های CNC با کیفیت بالا، ساخته شده اند. این مدل از گیربکس ازتکفن دارای 13 سایز مختلف از MRA-103 تا MRA-973 می باشد. نحوه کوپلینگ این گیربکس هلیکال برای انتقال توان به صورت هالو شفت تک خاره می باشد که در نوع فلنج دار MRA به صورت اتصال فلنج دار تک خاره به سیستم انتقال قدرت است که به طور کامل به گیربکس چفت شده و بار شعاعی و محوری را کاملا خنثی می کند.

انواع گیربکس هلیکال ازتکفن

همانطور که گفته شد گیربکس هلیکال Oztekfen در دو سری MRA (پایه دار) و MRF (فلنج دار) ارائه می شود.

گیربکس هلیکال ازتکفن سری MRA

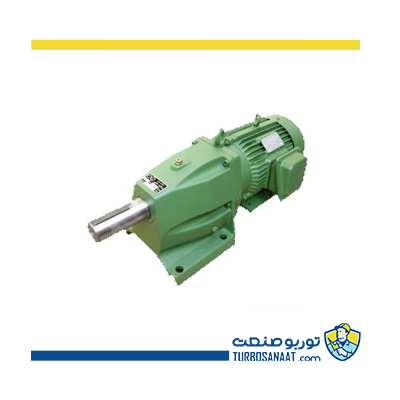

در شکل زیر گیربکس هلیکال (شفت مستقیم) ازتکفن سری MRA نمایش داده شده است.

گیربکس شافت مستقیم ازتکفن MRF

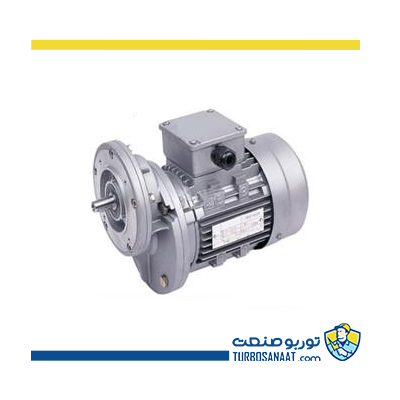

شکل زیر مربوط به گیربکس هلیکال ازتکفن سری MRF فلنج دار است.

ویژگی های گیربکس هلیکال ازتکفن ترکیه
  • دارای طراحی بدنه یک تکه
  • نسبت تبدیل و گشتاور متنوع و امکان ساخت مدل هایی به صورت دو و سه طبقه که در یک پوسته قابل تولید می باشند.
  • این مدل از گیربکس ازتکفن می تواند تا 6 طبقه داشته باشد.
  • دارای استاندارد اتصال به موتور با فلنج و نیم فلنج B14 و B5
  • دارای ترمز خودکار
  • عمر طولانی بیرینگ ها
مشخصات فنی گیربکس بدون الکتروموتور بر حسب بیشترین گشتاور
نوع گیربکس بیشترین گشتاور (نیوتن در متر) نسبت تبدیل سرعت خروجی (دور در دقیقه) توان گیربکس با ضریب اطمینان 1 (کیلووات)
n1=2800 n1=1400 n1=900 n1=750 n1=450 n1=350
MRAT002
MRFT002		 53 3.62 387 3.52 2.23 1.68 1.49 1.06 0.87
55 3.90 359 3.42 2.15 1.61 1.43 1.02 0.81
58 4.56 307 3.7 1.94 1.45 1.30 0.89 0.69
65 5.58 251 2.78 1.75 1.31 1.16 0.73 0.57
66 6.01 233 2.63 1.68 1.25 1.11 0.68 0.53
69 6.90 203 2.38 1.53 1.14 0.98 0.59 0.46
71 7.45 188 2.29 1.46 1.09 0.91 0.55 0.42
72 7.82 179 2.21 1.40 1.03 0.86 0.52 0.40
74 8.43 166 2.09 1.36 0.96 0.8 0.48 0.37
74 8.7 161 2.07 1.31 0.93 0.78 0.47 0.36
78 9.86 142 1.89 1.21 0.82 0.68 0.41 0.32
65 11.00 126 1.46 0.9 0.74 0.62 0.37 0.29
MRAT002
MRFT002		 80
82		 13.59 103 1.39 0.94 0.61 0.51 0.30 0.24
14.74 95 1.33 0.87 0.56 0.47 0.28 0.22
16.87 83 1.38 0.76 0.49 0.41 0.25 0.19
18.18 77 1.33 0.70 0.45 0.38 0.23 0.18
19.18 73 1.29 0.67 0.43 0.36 0.22 0.17
20.59 68 1.23 0.62 0.39 0.33 0.20 0.16
21.21 66 1.20 0.61 0.38 0.33 0.20 0.15
24.14 58 1.06 0.53 0.34 0.29 0.17 0.13
28.57 49 0.90 0.45 0.29 0.24 0.15 0.11
31.82 44 0.81 0.41 0.26 0.22 0.13 0.10
40.00 35 0.65 0.32 0.21 0.17 0.11 0.08
45.16 31 0.58 0.29 0.19 0.16 0.09 0.07

* اطلاعات ارائه شده برای سرعت 1400 دور در دقیقه می باشند.



مشخصات فنی موتور گیربکس هلیکال ازتکفن 0.75 کیلووات
نوع گیربکس دور خروجی (دور در دقیقه) گشتاور خروجی (نیوتن متر) نسبت تبدیل ضریب اطمینان
MRA875-80/4b
MRF875-80/4b		 1 6231 1400 2
1.1 5665 1272.7 2.4
1.3 4793 1076.9 2.6
1.5 4153 933.33 3
1.7 3666 823.53 3.4
MRA706-80/4b
MRF706-80/4b		 0.61 10215 2295.1 0.7
0.72 8655 1944.4 0.8
MRA705-80/4b
MRF705-80/4b		 0.63 10126 2222.2 0.7
0.72 8972 1944.4 0.8
0.89 7323 1573 1
1 6321 1400 1.1
1.2 5479 1166.7 1.3
1.4 4796 1000 1.5
1.6 4231 875 1.7
1.8 3756 777.78 1.9

* جریان در همه موارد فوق 2.1 آمپر می باشند.

مشخصات ابعادی گیربکس شافت مستقیم ازتکفن

به عنوان نمونه، مشخصات ابعادی این گیربکس را در دو حالت بررسی می کنیم.

اطلاعات ابعادی گیربکس هلیکال Oztekfen بدون الکتروموتور

ابعاد گیربکس شافت مستقیم ازتکفن بدون الکتروموتور
نوع گیربکس MRAT002
MRFT003		 MRAT102
MRFT103		 MRAT172
MRFT173		 MRAT202
MRFT203		 MRAT272
MRFT273		 MRAT282
MRFT283		 MRAT372
MRFT373		 MRAT472
MRFT473		 MRAT502
MRFT503		 MRAT602
MRFT603		 MRAT702
MRFT703		 MRAT872
MRFT873
ابعاد داخلی A 110 130 130 165 165 195 205 260 310 370 410 500
B 110 110 110 135 135 150 170 215 250 290 340 380
C 12 18 18 24 24 30 30 45 55 65 70 80
F 131 152 160 195 200 235 245 310 365 440 490 590
G 135 145 145 170 190 210 230 290 310 400 450 530
S 9 9 9 13.5 13.5 14 17.5 17.5 22 26 33 39
i 58 75 75 90 100 100 115 140 160 185 220 260
H 75 90 90 115 115 130 140 180 225 250 315 355
H1 0 3.4 10.1 14 11.2 20.7 15.9 12.6 10.2 20.4 25.1 33.4
ابعاد خارجی P 134 147 151 187 187 212 228 295 368 408 495 565
P1 – – – – – 243 269 345 418 475 562 637
P2 140 151 166 178 202 215 235 297 348 409 458 540
K 280 340 340 400 400 440 470 555 660 780 850 1000
ابعاد شفت ورودی D 20 (K6) 25 (K6) 25 (K6) 30 (K6) 35 (K6) 35 (K6) 40 (K6) 50 (K6) 60 (m6) 70 (m6) 90 (m6) 110 (m6)
U 22.5 28 28 33 38 38 43 53.5 64 74.5 95 116
T 6 8 8 8 10 10 12 14 18 20 25 28
L 40 50 50 60 70 70 80 100 120 140 170 210
M M6 M10 M10 M10 M12 M12 M16 M16 M20 M20 M24 M24
ابعاد شفت خروجی D1 19 (K6) 24 (K6) 24 (K6) 24 (K6) 24 (K6) 28 (K6) 28 (K6) 34 (K6) 44 (K6) 48 (K6) 55 (m6) 55 (m6)
U1 21.5 27 27 27 27 31 31 37 47.5 51.5 59 59
T1 6 8 8 8 8 8 8 10 12 14 16 16
L1 40 50 50 50 50 60 60 70 90 100 120 120
M1 M6 M8 M8 M8 M8 M10 M10 M12 M16 M16 M20 M20

* برای مشاهده مشخصات ابعادی سایر مدل ها، به کاتالوگ گیربکس هلیکال ازتکفن مراجعه شود.

مشخصات ابعادی موتور گیربکس هلیکال ازتکفن

ابعاد داخلی الکتروگیربکس هلیکال ازتکفن
نوع موتور گیربکس A B C F G S i
MRA284 63 195 150 30 235 210 14 100
71
80
90S
90L
100L
112M
MRA374 63 205 170 30 245 230 17.5 115
71
80
90S
90L
100L
112M
MRA474 71 260 215 45 315 290 17.5 140
80
90S
90L
100L
112M
160M
160L
MRA504 71 310 250 55 365 340 11 160
80
90S
90L
100L
112M
132S
132M
MRA604 90S 370 290 65 440 400 26 185
90L
100L
112M
132S
132M
160M
160L
MRA704 90S 410 340 70 450 450 33 220
90L
100L
112M
132S
132M
160M
160L
MRA874 100L 500 380 80 590 530 39 290
112M
132S
132M
160M
160L
180M
180L
200L

* برای مشاهده ابعاد سایر مدل ها، به کاتالوگ گیربکس شافت مستقیم Oztekfen مراجعه نمایید.

مزایای گیربکس ازتکفن ترکیه

  • دارای مدل شفت تک خاره و فلنج خارجی
  • شرایط اتصال با فلنج به سروو موتورهای خاص
  • دارای سیستم ترمز خودکار
  • دارای فن خارجی در موارد استفاده از اینورتر برای خنک کردن گیربکس و اینورتر

لیست قیمت گیربکس هلیکال ازتکفن ترکیه

با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.

قیمت گیربکس هلیکال Oztekfen
ردیف شرح قیمت به تومان
1 قیمت گیربکس هلیکال ازتکفن MRA اتصال شفت تک خاره تماس بگیرید
2 قیمت گیربکس هلیکال ازتکفن MRF اتصال فلنج و شفت تماس بگیرید
