لرزه گیر چیست؟

تجهیزاتی مانند کمپرسور ها، پمپ ها، فن ها، ولوها و همچنین اتصالات و غیره که در خطوط لوله مورد استفاده قرار می گیرند ممکن است ارتعاشات، صدا و تنش های غیر قابل کنترلی به خط وارد کنند، از این رو برای کاهش ارتعاش و لرزش و عدم استهلاک زودرس خط لوله از لرزه گیر ها استفاده می شود. لرزه گیر ها با ثابت نگه داشتن تجهیزات در قسمت های مختلف خطوط لوله و همچنین نیرو های وارده در اثر انقباض و انبساط لوله ها و لرزش ‌های ایجاد شده در اثر کم و زیاد شدن فشار ماده داخل لوله‌ ها را کاهش داده و یا به طور کامل این لرزش ‌ها را قطع می‌کند.

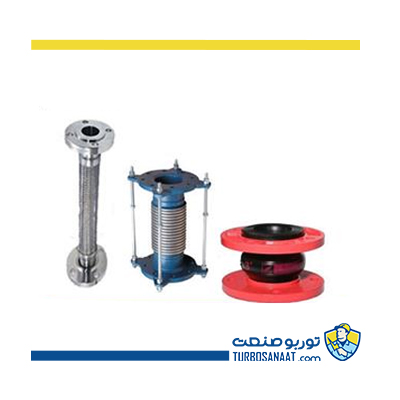

انواع لرزه گیر لوله

بطور کلی لرزه گیر ها به سه نوع زیر تقسیم بندی می شوند:

  • لرزه گیر آکاردئونی
  • لرزه گیر فلزی
  • لرزه گیر خرطومی – فلزی
  • لرزه گیر لاستیکی (غیر فلزی)
لرزه گیر آکاردئونی

نوع آکاردئونی که یکی از انواع لرزه گیرهای فلزی صنعتی می باشد که موجب کاهش ارتعاشات زاویه ای، محوری و جانبی در خطوط لوله می شود. یکی از مهمترین اجزاء در طراحی لرزه گیر آکاردئونی، بلوز است. جنس بلوز، میزان انعطاف آن، ضخامت، شکل بلوز و تعداد پره های آن قابل تغییر بوده و روی کارایی این قطعه تأثیر می گذارد. لرزه گیر آکاردئونی شامل لوله، فلنج، غلاف داخلی، چرخ تنظیم کننده و پایه نگه‌ دارنده چرخ‌ ها و اجزای دیگری است.

مزایای لرزه گیر آکاردئونی

  • نوع اتصال فلنجی و پیچ و مهره
  • مقاومت بالا در برابر دما و فشار بالا
  • استفاده از پره در طراحی

لرزه گیر فلزی

بدنه این نوع از لرزه گیر ها، از جنس فلز و آلیاژ های آن می باشد که مقاومت بیشتری نسبت به سایر لرزه گیر ها دارند. گستره ی کاربرد این نوع لرزه گیر ها در صنایع پتروشیمی و کارخانجات بزرگ صنعتی بسیار زیاد است. لرزه گیر های فلزی ارتعاشات و همچنین فشار ها و دما های وارده را تحمل می کنند که همین امر سبب کاهش خسارت و آسیب به لوله ها می باشد. به همین دلیل از آن ها در صنایع نفت و پتروشیمی بیشتر استفاده می شود. اتصال لرزه گیر های فلزی به صورت جوشی، فلنجی و دنده ای می باشد. اتصال فلنجی به راحتی قابل تعویض است، اتصال جوشی آب بندی مناسبی دارد و اتصال دنده ای قابلیت حذف ارتعاشات را در جهات مختلف عمودی و افقی و زاویه ای دارد.

انواع لرزه گیر فلزی

  • فلزی مهاردار
  • خرطومی فلزی
  • فنرهای فشاری
  • مهاردار زاویه ای
  • فلنج دار، جوشی
  • یک لایه، چند لایه
لرزه گیر های خرطومی فلزی

به دلیل انعطاف پذیری بالای لرزه گیر های خرطومی فلزی از آن ها می توان در شکل ها و زوایای مختلف استفاده کرد. لرزه گیر خرطومی فلزی نیاز به فضای نصب کمتری نسبت به سایرین دارد. همچنین این لرزه گیر ها خودشان در کاهش میزان لرزش های سیستم موثر بوده و به همین جهت، برای حذف لرزش ها و کاهش ارتعاشات سیستم دیگر نیازی به تجهیزات تقویت کننده و پشتیبان نخواهد بود.

لرزه گیر لاستیکی لوله

لرزه گیر های غیر فلزی که به لرزه گیر لاستیکی نیز معروف اند باعث کاهش و حذف ارتعاشات و تنش ها می شوند و همچنین برای جذب ارتعاشات دمایی همچون انبساط و انقباض در خط لوله کاربرد دارند. لرزه گیر های غیر فلزی یا لاستیکی بیشترین کاربرد را در میان کل لرزه گیر ها دارند. ساختار بدنه لرزه گیر های لاستیکی از لاستیک و فلز می باشد که دما و فشار کمتری نسبت به لرزه گیر های فلزی تحمل می کنند. حداکثر دمای تحملی لرزه گیر های لاستیکی 90 درجه سانتی گراد و حداکثر فشار تحملی 16 بار است.

انواع لرزه گیر لاستیکی

  • خرطومی، مهاردار
  • یو نیورسال
  • اتو کلاو
  • دستگاه لرزاننده
  • بلا دری مهاردار
  • بلا دری مقاوم و انعطاف پذیر در برابر حرارت
مشخصات فنی لرزه گیر لاستیکی
مشخصات فنی لرزه گیر لاستیکی ارتعاش
رنگ نشانه لرزه گیر سیستم های قابل نصب
لرزه گیر با نشانه زرد تهویه مطبوع با تحمل فشار 10 بار
لرزه گیر با نشانه آبی تحمل فشار 16 تا 30 بار و 60 درجه دما
لرزه گیر با نشانه سبز سیستم های حاوی اسید، باز و مواد خورنده با تحمل فشار 10 بار و 60 درجه دما
لرزه گیر با نشانه قرمز سیستم های حرارتی با تحمل حرارت بالا تا 100 درجه سانتی گراد و فشار 16 بار
لرزه گیر با نشانه سفید سیستم های آشامیدنی و بهداشتی با تحمل 10 بار فشار
لرزه گیر با نشانه قهوه ای سیستم های حاوی نفت و مشتقات آن
لرزه گیر با نشانه خاکستری سیستم های هوای فشرده

ابعاد لرزه گیر لاستیکی

ابعاد لرزه گیر لاستیکی لوله
سایز R.I.D P.C.D R.O.D R.H F.H.D N.R
¼ 1 32.5 100 129 97 18 4
½ 1 37 110 137 102 18 4
2 49 125 156 109 18 4
½ 2 62 145 172 121 18 4
3 75 160 191 128 18 8
4 98 180 214 135 18 8
5 124 210 245 144 18 8
6 148 240 288 158 22 8
8 198 295 345 183 22 8
10 262 350 398 205 22 12

* تمامی مقادیر درج شده در جدول فوق با واحد میلی متر اندازه گیری شده است.

کاربرد لرزه گیر لاستیکی لوله

  • صنایع برودتی و حرارتی
  • خطوط لوله
  • صنعت آب و فاضلاب
  • نیروگاه های برق

مزایای لرزه گیر لاستیکی

  • قابلیت انعطاف پذیری بالا
  • وزن سبک
  • بیشترین کاربرد این لرزه گیر ها استفاده در پمپ ها است.
  • نحوه اتصال به صورت فلنجی
  • قابلیت حذف ارتعاشات را در جهات مختلف عمودی و افقی و زاویه ای
  • مقاومت در برابر تنش های الکتریکی
  • عدم نیاز به واشر و درزبند
  • جلوگیری از اتلاف حرارت
تفاوت لرزه گیر و ضربه گیر در چیست؟

ممکن است در ذهن شما تفاوتی بین لرزه گیر و ضربه گیر وجود نداشته باشد ولی قابل ذکر است که برای کاهش و مهار ارتعاش و لرزش لوله ها در خطوط لوله از لرزه گیر استفاده می کنند، در صورتی که برای کاهش لرزش دستگاه می بایست از ضربه گیر استفاده نمود. ضربه گیر ها به عنوان لاستیک های ضربه گیر منجیت دار شناخته می شوند که در زیر دستگاه مانند پمپ قرار می گیرد و موجب کاهش ارتعاش می شود.

نصب و راه اندازی لرزه گیر در لوله کشی
  • این محصولات متناسب با فشار، دما و ترکیبات شیمیایی سیال باشد.
  • تراز نبودن دو سر لرزه گیر سبب افزایش تنش برشی و کاهش عمر و میزان حرکت می شود.
  • سوراخکاری فلنج های لرزه گیر باید کاملاً متناسب با فلنج خط لوله باشد.
  • در صورت عدم استفاده از واشر در پیچ فلنج، امکان بروز نشتی وجود دارد.
  • سطح فلنج خط لوله باید صاف بوده و در صورت Raise Face بودن، میزان برآمدگی Raise نباید بیشتر از 16/1 اینچ باشد.
  • نباید در نزدیکی انواع لاستیکی آن، جوشکاری کرد.
  • انواع لاستیکی تحمل وزن خط لوله را ندارند. وزن خط لوله باید توسط مسند ها گرفته شوند.

کاربرد لرزه گیر

  • صنایع شیمیایی
  • صنایع دریایی
  • صنایع تاسیساتی
  • صنایع غذایی
  • صنایع نفت، گاز و پتروشیمی

لیست قیمت لرزه گیر

کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.

تاریخ بروزرسانی: 1400/12/17

قیمت لرزه گیر لوله
