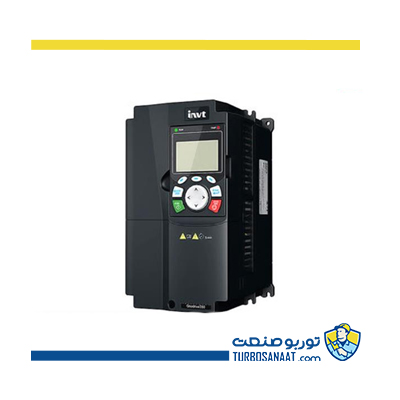

اینورتر INVT GD350
فروش درایو INVT GD350
اینورتر INVT سری GD350 دارای ورودی سه فاز 380 ولت با توان 1.5 الی 500 کیلووات می باشد.
مشخصات فنی
مشخصات فنی اینورتر اینوت GD350
اینورتر سه فاز اینوت GD350 اینورترهای قدرتمند با کارایی بالا بوده که قابلیت تجهیز به انواع کارت های توسعه مانند کارت انکودر، کارت شبکه و کارت های ورودی خروجی را دارا می باشند. عمدتا کاربردهای چاپ و بسته بندی، ماشین آلات برش، ماشین آلات نساجی، ماشین آلات کاغذی، HVAC و غیره را پوشش می دهند.
| مشخصات ورودی |
ولتاژ (ولت) | سه فاز 380 (%15-) تا 440 ولت (%10+) ولتاژ نامی 380 ولت سه فاز520 (%15-) تا 690 ولت (%10+) ولتاژ نامی 660 ولت |
| جریان (آمپر) | به جدول جریان و توان مراجعه شود. | |
| فرکانس (هرتز) | 50 یا 60 هرتز، محدوده مجاز: 47 الی 63 | |
| مشخصات خروجی |
ولتاژ (ولت) | 0 تا ولتاژ ورودی |
| جریان (آمپر) | به جدول جریان و توان مراجعه شود. | |
| توان (کیلووات) | به جدول جریان و توان مراجعه شود. | |
| فرکانس (هرتز) | محدوده مجاز: 0 الی 400 | |
| مشخصات کنترلی | مد کنترلی | مد کنترلی SVPWM , VC و SVC |
| گشتاور راه اندازی | برای موتور آسنکرون (SVC): 150% در 0.2 هرتز برای موتور سنکرون (SVC): 150% در 2.5 هرتز VC: مقدار %200 در 0 هرتز |
|
| ماکزیمم فرکانس خروجی | 400 هرتز | |
| نسبت تنظیم سرعت | برای موتور سنکرون (SVC) 1:20 و (VC) 1:1000 برای موتور آسنکرون (SVC) 1:200 |
|
| ظرفیت اضافه بار | قابلیت تحمل اضافه بار تا: 150% جریان نامی به مدت 1 دقیقه 180% جریان نامی به مدت 10 ثانیه 200% جریان نامی به مدت 1 ثانیه |
|
| تعداد ورودی و خروجی های آنالوگ | 2 ورودی 0~10 ولت/ 0~20 میلی آمپر (AI1) و 1 ورودی 10-~10+ ولت (AI2) 2 خروجی 0~10 ولت/ 0~20 میلی آمپر (AO1) |
|
| تعداد ورودی و خروجی های دیجیتال | 4 ورودی با فرکانس حداکثر 1 کیلو هرتز و 2 ورودی سرعت بالا با فرکانس 50 کیلو هرتز 1 خروجی ترانزیستوری Y1 و 1 خروجی پالس سرعت بالا با فرکانس 50 کیلو هرتز و 2 خروجی رله ای RO1, RO2 |
|
| شرایط محیط نصب | دما: 10-~50 درجه سانتی گراد (برای دماهای بالای 40 درجه به ازای هر درجه افزایش حرارت 3 درصد از توان اینورتر کم می شود.) ارتفاع: 0 الی 1000 متر (برای ارتفاع بالای 1000 متر، به ازای هر 100 متر 1 درصد از توان اینورتر کم می شود.) رطوبت: رطوبت محیط باید کم تر از 90 درصد باشد. |
|
| روش نصب | دیواری، فلنجی و ایستاده روی زمین | |
| درجه حفاظت بدنه | IP 20 | |
| مدل | توان خروجی (کیلووات) | جریان ورودی (آمپر) | جریان خروجی (آمپر) |
| سه فاز 380 ولت | |||
| GD350-1R5G-4 | 1.5 | 5 | 3.7 |
| GD350-2R2G-4 | 2.2 | 5.8 | 5 |
| GD350-004G-4 | 4 | 13.5 | 9.5 |
| GD350-5R5G-4 | 5.5 | 19.5 | 14 |
| GD350-7R5G-4 | 7.5 | 25 | 18.5 |
| GD350-011G-41 | 11 | 32 | 25 |
| GD350-015G-4 | 15 | 40 | 32 |
| GD350-018G-4 | 18.5 | 47 | 38 |
| GD350-022G-4 | 22 | 51 | 45 |
| GD350-030G-4 | 30 | 70 | 60 |
| GD350-037G-4 | 37 | 80 | 75 |
| GD350-045G-4 | 45 | 98 | 92 |
| GD350-055G-4 | 55 | 128 | 115 |
| GD350-075G-4 | 75 | 139 | 150 |
| GD350-090G-4 | 90 | 168 | 180 |
| GD350-110G-4 | 110 | 201 | 215 |
| GD350-132G-4 | 132 | 265 | 260 |
| GD350-160G-4 | 160 | 310 | 302 |
| GD350-185G-4 | 185 | 345 | 340 |
| GD350-200G-4 | 200 | 385 | 380 |
| GD350-220G-4 | 220 | 430 | 425 |
| GD350-250G-4 | 250 | 460 | 480 |
| GD350-280G-4 | 280 | 500 | 530 |
| GD350-315G-4 | 315 | 580 | 600 |
| GD350-350G-4 | 350 | 625 | 650 |
| GD350-400G-4 | 400 | 715 | 720 |
| GD350-500G-4 | 500 | 890 | 860 |
| سه فاز 660 ولت | |||
| GD350-022G-6 | 22 | 35 | 27 |
| GD350-030G-6 | 30 | 40 | 34 |
| GD350-037G-6 | 37 | 47 | 42 |
| GD350-045G-6 | 45 | 52 | 54 |
| GD350-055G-6 | 55 | 65 | 62 |
| GD350-075G-6 | 75 | 85 | 86 |
| GD350-090G-6 | 90 | 95 | 95 |
| GD350-110G-6 | 110 | 118 | 131 |
| GD350-132G-6 | 132 | 145 | 147 |
| GD350-160G-6 | 160 | 165 | 163 |
| GD350-185G-6 | 185 | 190 | 198 |
| GD350-200G-6 | 200 | 210 | 216 |
| GD350-220G-6 | 220 | 230 | 240 |
| GD350-250G-6 | 250 | 255 | 274 |
| GD350-280G-6 | 280 | 286 | 300 |
| GD350-315G-6 | 315 | 334 | 328 |
| GD350-350G-6 | 350 | 360 | 380 |
| GD350-400G-6 | 400 | 411 | 426 |
| GD350-500G-6 | 500 | 518 | 540 |
| GD350-560G-6 | 560 | 578 | 560 |
| GD350-630G-6 | 630 | 655 | 680 |
نحوه پلاک خوانی اینورتر اینوت GD350
(پلاک اینورتر اینوت GD350 سه فاز 4 کیلووات)
| شماره | عنوان | توضیح مختصر | اطلاعات مربوطه |
| 1 | مدل محصول | مدل GD350 | Goodrive350 |
| 2 | توان خروجی | توان + نوع بار | 5R5: 5.5 کیلووات G: بار گشتاور ثابت P: بار گشتاور متغیر |
| 3 | ولتاژ ورودی | رنج ولتاژ | 4: سه فاز 380 ولت |
ابعاد اینورتر GD350 INVT
| مدل | W1 عرض (میلیمتر) | H1 ارتفاع (میلی متر) | D1 عمق (میلیمتر) |
| GD350-1R5G-4 | 126 | 186 | 185 |
| GD350-2R2G-4 | 126 | 186 | 185 |
| GD350-004G-4 | 126 | 186 | 201 |
| GD350-5R5G-4 | 126 | 186 | 201 |
| GD350-7R5G-4 | 146 | 256 | 192 |
| GD350-011G-41 | 170 | 320 | 220 |
| GD350-015G-4 | 170 | 320 | 220 |
| GD350-018G-4 | 200 | 341 | 208 |
| GD350-022G-4 | 200 | 341 | 208 |
| GD350-030G-4 | 250 | 400 | 223 |
| GD350-037G-4 | 250 | 400 | 223 |
| GD350-045G-4 | 282 | 560 | 258 |
| GD350-055G-4 | 282 | 560 | 258 |
| GD350-075G-4 | 282 | 560 | 258 |
| GD350-090G-4 | 338 | 554 | 330 |
| GD350-110G-4 | 338 | 554 | 330 |
| GD350-132G-4 | 500 | 870 | 360 |
| GD350-160G-4 | 500 | 870 | 360 |
| GD350-185G-4 | 500 | 870 | 360 |
| GD350-200G-4 | 500 | 870 | 360 |
| GD350-220G-4 | 680 | 960 | 380 |
| GD350-250G-4 | 680 | 960 | 380 |
| GD350-280G-4 | 680 | 960 | 380 |
| GD350-315G-4 | 680 | 960 | 380 |
| GD350-350G-4 | 620 | 1700 | 560 |
| GD350-400G-4 | 620 | 1700 | 560 |
| GD350-500G-4 | 620 | 1700 | 560 |
دیاگرام ورودی خروجی های اصلی اینورتر اینوت GD350
قسمت فیوز، راکتور DC، مقاومت ترمز، راکتور ورودی فیلتر ورودی، راکتور خروجی و فیلتر خروجی به صورت آپشنال می باشند.
ترمینال های P1 و + به صورت پیش فرض به یکدیگر متصل هستند و در صورت نیاز به اتصال راکتور خارجی DC باید این جامپر بین این دو ترمینال حذف شود. در اینورتر های زیر 132 کیلووات این جامپر در دسترس نیست. ترمینال PB در اینورترهای بالای 45 کیلووات در دسترس نیست.
ترمینال پاور درایو اینوت GD350
| ترمینال | عملکرد ترمینال |
| R, S, T | برق ورودی در درایو سه فاز AC |
| PB, (+) | اتصال به مقاومت ترمز خارجی |
| (+), (-) | DC bus یا DBU اتصال یونیت ترمز خارجی |
| U, V, W | خروجی سه فاز AC جهت اتصال به الکتروموتور |
 |
اتصال به ارت یا PE |
دیاگرام ورودی خروجی های کنترلی اینورتر اینوت GD350
اجزای مختلف درایو INV GD350
- در پوش بالایی
- کی پد
- در پوش پایینی
- ماژول یا کارت جانبی
- برد کنترلی
- فن
- رابط کی پد
- پلاک
- ترمینال های فرمان
- کاور یا درپوش
- ترمینال های برق اصلی
- چراغ برق
- لیبل مدل
کاربرد اینورتر INVT GD350
- آسانسور و پله برقی
- کانوایر
- دستگاه سنگ شکن
- کمپرسورهای صنعتی
- دستگاه آسیاب
- ماشین آلات نورد
- دستگاه پرس صنعتی
- بالابر و جرثقیل
- ماشین آلات سیم و کابل
- سروو درایو
- میکسرها
- فن و پمپ
- نوار نقاله ها
- دستگاه های CNC
- تولیدات مواد شیمیایی
- اکسترودرها
ویژگی های اینورتر INVT GD350
- پشتیبانی از موتور های سنکرون و آسنکرون
- کنترل برداری حلقه باز و حلقه بسته موتورهای سنکرون
- پشتیبانی از انواع کارت های جانبی مانند: کارت PLC,I/O، کارت شبکه، کارت انکودر یا PG و غیره
- پشتیبانی از شبکه ارتباطی استاندارد RS 485 و کارت های جانبی اترنت، پروفیباس، CANopen، بلوتوث و پروفینت
- پشتیبانی از کنترل گشتاور و سرعت و موقعیت
- گشتاور راه اندازی 200% گشتاور نامی در فرکانس 0 هرتز
- چوک DC جهت کاهش هارمونیک تولید شده و بهبود ضریب توان ورودی و هم چنین افزایش طول عمر خازن های لینک DC مطابق با استاندارد EN 61000-3-1
- چوک DC داخلی از توان 18.5 کیلو وات تا توان 110 کیلو وات
- فیلتر EMC در جهت کاهش نویز مطابق با استاندارد IEC61800-3 C3
- چاپر ترمز داخلی مناسب در کاربری های دارای انرژی برگشتی، یونیت بریک یا ترمز داخلی از توان 1.5 کیلو وات تا 37 کیلو وات و در توان های 45 تا 110 کیلو وات به صورت آپشنال است.
- نمایشگر پیشرفته با امکان ذخیره تنظیمات از طریق پورت USB و انتقال به دستگاه های دیگر
- قابلیت برنامه نویسی تخصصی با افزودن کارت PLC تحت پلتفرم CODESYS با پشتیبانی از 6 زبان برنامه نویسی
- قابلیت موشن کنترل داخلی با امکان کنترل به صورت Master/Slave پرکاربرد در کوره های دوار، بالابرها، کانوایرها، قرقره پیچ ها و غیره
- بیش از 30 عملکرد حفاظتی از قبیل اضافه جریان، اضافه ولتاژ، اضافه بار و غیره
سازگار با انواع موتورها
قابلیت استفاده از موبایل به عنوان کی پد
مدیریت درایو از طریق نصب اپلیکیشن WorkShop بر روی موبایل و نصب کارت Bluetooth یا کارت WiFi بر روی درایو
فانکشن STO (Safe Torque Off) داخلی
فانکشن STO جهت محافظت بالا برای جلوگیری از راه اندازی ناگهانی و تولید گشتاور روی موتور هنگامی که درایو روشن است، مورد استفاده قرار می گیرد. فانکشن STO درایو را با قطع کردن مسیر سیگنال های خروجی خاموش می کند، این فانکشن جایگزین استفاده از تجهیزات حفاظتی و جانبی است. عملکرد ایمنی STO طبق استاندارد IEC/EN 61508:2010SIL2، بالاترین سطح حفاظتی درایو اینوت GD350 است.
