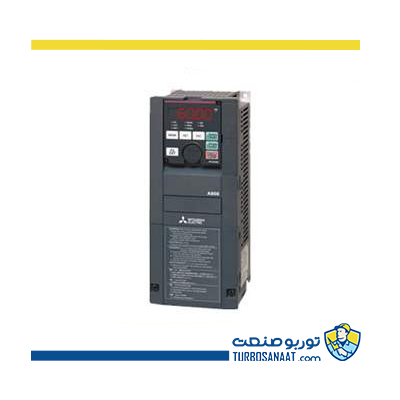

اینورتر MITSUBISHI مدل FR-A800

مشخصات فنی اینورتر میتسوبیشی مدل FR-A800

اینورتر های سری FR-A800 برند میتسوبیشی الکتریک، با استفاده از جدیدترین تکنولوژی روز دنیا، و جدیدترین پردازنده های ارائه شده توسط شرکت میتسوبیشی الکتریک ساخته شده و لذا راندمان بسیار خوبی در کاربرد های مختلف دارد به گونه ای که اینورتر های سری FR-A800، تا 200 درصد گشتاور راه اندازی در 0.4 هرتزt بدون استفاده از انکودر تامین می نمایند و این اینورتر ها را به یک پیشنهاد فوق العاده برای کاربرد هایی با نیاز به گشتاور راه اندازی بالا مانند جرثقیل های سنگین و ماشین آلات کشش و غیره تبدیل کرده است.

این اینورتر ها در رنج توانی 0.75 کیلووات الی 400 وات و در دو سطح ولتاژی 200 و 400 ولت تولید می شوند. تا توان 90 کیلووات تا توان 90 کیلو وات مجهز به ماژول چاپر ترمز داخلی و چوک DC می باشند لذا به لحاظ اقتصادی گزینه مناسب و کاملی هستند.

درایو های سری FR-A800 به راحتی می توانند جایگزین سری FR-A700 شوند و کلیه پارامتر های آن از طریق نرم افزار FR-configurator کپی شده و به درایو جدید منتقل می شود.

کاربرد اینورتر میتسوبیشی مدل FR-A800

• جرثقیل
• نورد
• بالابر
• سنگ شکن

ویژگی های بارز اینورتر MITSUBISHI ELECTRIC مدل FR-A800

• مد کنترل برداری بدون سنسور واقعی، sensorless vector

مد گشتاور سری FR-A800 بسیار پیشرفته بوده و به گونه ای طراحی شده که پاسخ فوق العاده ایی دارد و امکان تامین گشتاور ماکزیمم 200 درصد را حتی در فرکانس 0.2 هرتز فراهم می کند.

• Absolute position به همراه plc داخلی

با استفاده از این قابلیت و فانکشن های قدرتمند -PLC داخلی سری FR-A800 می توان یک برنامه Position Control جهت کنترل ماشین ، بدون نیاز به تجهیزات جانبی ایجاد نمود.

• فانکشن های صرفه جویی انرژی

در اینورتر های سری FR-A800، فانکشن های مختلفی جهت مدیریت و استفاده بهینه انرژی بر اساس کاربرد مشتری در دسترس می باشد.

به عنوان مثال، می توان به استفاده از انرژی برگشتی موتور در درایو های دیگر و یا کنترل فن اینورتر به صورت روشن و خاموش در زمان STAND BY بودن اشاره کرد.

• کاهش مصرف انرژی با اتصال منبع 24 ولت خارجی

با استفاده از این قابلیت در زمان توقف درایو، ورودی قدرت بدون خاموش شدن درایو قطع می شود که این امر سبب افزایش طول عمر و کاهش تلفات حرارتی در خازن های ورودی می شود و حتی در صورت قطع تغذیه اصلی، پارامتر ها و ارتباط با شبکه های صنعتی برقرار می ماند.

سیستم کنترلی درایو با استفاده از منبع تغذیه خارجی 24 ولت روشن می ماند.

• کار کرد ساده

در اینورتر های سری FR-A800، امکان تنظیم ساده پارامتر های مورد نظر و مانیتور دیتا های مختلف از طریق کی پد گرافیکی و یا کی پد خطی وجود دارد.

از ویژگی های بارز دیگر این محصول، می توان به امکان اتصال مستقیم اینورتر به HMI های ساخت میتسوبیشی بدون نیاز به مبدل نام برد.

• Auto tuning فوق العاده و پیشرفته

با استفاده از این مد امکان راه اندازی و به کارگیری موتور های PM و IM به سادگی و با کیفیت بسیار بالا فراهم می گردد.

• تدابیر ویژه جهت مقابله با نویز و اختلالات الکتریکی

فیلتر داخلی EMC منطبق با استاندارد EMC اروپا (استاندارد محیطی C3 و EN61800-3) و همچنین تکنولوژی به کار رفته در قسمت تغذیه این درایو را در مقابل نویز های الکترومغناطیس به طور کامل ایمن نموده است.

• بهبود ایمنی سیستم

درایو های سری FR-A800برند میتسوبیشی الکتریک، کاملترین استاندارد های ایمنی در دنیا از جملهNISO13849-1/plCAt.3, EN61508, EN61800-5-2SIL2 را کسب نموده است. این موضوع باعث افزایش ضریب ایمنی سیستم شده و امکان حذف بعضی از تجهیزات اضافی از جمله کنتاکتور قطع کننده تغذیه ورودی را فراهم می کند.

• انعطاف بسیار بالا با PLC داخلی

اینورتر های FR-A800 ، دارای PLC داخلی می باشند که به سادگی توسط نرم افزار FR-Configurator برنامه ریزی می شود. وجود PLC داخلی، سبب صرفه جویی در هزینه و زمان و کاهش فضای تابلوی کنترلی می شود.

• صرفه جویی در مصرف با به کارگیری موتور های PM

با توجه به ساختار موتور های PM و راندمان بالای آن ها، استفاده از این موتور ها نقش عمده ای در کاهش مصرف انرژی ایفا می کنند که با توجه به قابلیت کنترل موتور های PM توسط اینورتر های میتسوبیشی الکتریک امکان راه اندازی و بهره گیری از این اینورتر ها فراهم می شود.

• پشتیبانی گسترده شبکه های صنعتی

اینورتر های سری FR-A800 میتسوبیشی الکتریک ، علاوه بر پشتیبانی استاندارد MODBUS، امکان پشتیبانی از شبکه های زیر را بصورت ماژولار دارا می باشد.

CCLink IE Field, CCLink, Profibus DP/DPV1, Profinet/Ethernet IP/EtherCat, SSCNETIII/H, DeviceNet, LONWORKS

• راه اندازی و نگهداری ساده

کاور به راحتی از دستگاه جدا شده و ترمینال های فرمان و قدرت در دسترس قرار می گیرند.

• تنظیمات ساده

شما می توانید به سادگی توسط یک کابل USB ساده به کامپیوتر متصل شده و توسط نرم افزار FR-Configurator پارامتر ها را تنظیم نمایید. هم چنین می توانید به سادگی این پارامتر ها را برروی حافظه فلش، کپی و برروی دستگاه جدید آپلود نمایید.

• کنترل فوق العاده با پاسخ بسیار سریع

شرکت میتسوبیشی نسل جدیدی از تکنولوژی درایو در سری FR-A800 به بازار معرفی کرده که به لحاظ دقت،پاسخ کنترلی و کارایی بی نظیر است.

این سری درایو ها، سری تکامل یافته مدل موفق FR-A700 و مجهز به جدیدترین تکنولوژی و پردازشگر های شرکت میتسوبیشی می باشد. از دیگر ویژگی های برجسته این درایو می توان به وجود پورت USB جهت اتصال فلش کارت به منظور گرفتن Back up یا اتصال به کامپیوتر اشاره کرد.

از دیگر ویژگی های این مدل می توان به کی پد خوانا، فانکشن های صرفه جویی انرژی، فانکشن های ایمنی، امکان توسعه درایو به وسیله ماژول های مختلف از جمله پشتیبانی از کارت های مختلف شبکه های صنعتی اشاره نمود.

جدول جریان، توان و ابعاد اینورتر MITSUBISHI ELECTRIC مدل FR-A800

* SLD: کاربری فوق سبک (110% در 60 ثانیه، 120% در 3 ثانیه)

* LD: کاربری سبک (120% در 60 ثانیه، 150% در 3 ثانیه)

* ND: کاربری نرمال (150% در 60 ثانیه، 200% در 3 ثانیه)

* HD: کاربری سنگین (200% در 60 ثانیه، 250درصد در 3 ثانیه)

مشخصات فنی اینورتر MITSUBISHI مدل FR-A800

• ولتاژ ورودی FR-A820

1Phase ,200-240 V AC (-15%, +10%)

• ولتاژ ورودی FR-A840

3Phase ,380-480 V AC (-15%, +10%)

• ورودی دیجیتال: 12
• خروجی دیجیتال: 8 (ترانزیستور:6، رله:2)
• ورودی انالوگ: 3
• خروجی آنالوگ: 2
• محدوده توانی: 0.75 الی 630 کیلووات
• تحمل اضافه جریان: 200% یک دقیقه، 250% سه ثانیه
• گشتاور راه اندازی: 200% در 0.2 هرتز بدون استفاده از انکودر
• مد گشتاوری: V/F , VECTOR, VECTOR (FOC) close loop
• شبکه صنعتی: MODBUS داخلی، LonWorks ،CC-Link ،DeviceNet ،PROFIBUS DP
• شرایط محیطی کارکرد: از 10- الی 50 درجه سانتیگراد، رطوبت تا 95% و حداکثر 1000 متر ارتفاع از سطح دریا
• درجه حفاظت: IP20 تا توان 22 کیلووات و IP00 از توان 30 کیلوات
• مقاومت در برابر ارتعاش: حداکثر تا 0.6G
• دارای کنترل PID
• دارای فیلتر EMC
• دارای چاپر ترمز (DC Reactor) تا 75 کیلووات
• قابلیت اتصال حافظه USD
• قابلیت ایجاد پسورد
• قابلیت ارتباط با کامپیوتر
• کاربرد: فن، پمپ، میکسر، کانوایر و غیره
• حداقل عمر بهره برداری: جرثقیل، نورد، بالابر، سنگ شکن و غیره
