رگولاتور اسکیل ایر Metalwork
فروش رگلاتور ( تنظیم کننده فشار) اسکیل ایر Skillair REG100, REG200, REG300, REG400
از این مدل از رگولاتور متال ورک فقط سایز های 1 اینچ و 2 اینچ موجود می باشد. برای سایزهای کوچک تر سری نیودیل موجود می باشد. در سیستم های پنوماتیکی نیاز به فشار کاری معین (مستقل از نوسان) می باشد. برای ثابت نگه داشتن فشار در مقدار مورد نظر (به وسیله فنر تنظیم کننده، طوری که فشار از مقدار تنظیم شده تجاوز نکند.) نیاز به استفاده از رگلاتور فشار می باشد. در رگولاتور Skillair از یک دیافراگم غلطان بجای نوع مسطح مرسوم استفاده شده است. مزایای این نوع دیافراگم در: افزایش کورس، افزایش دبی، کاهش افت ها، افزایش طول عمر شیر، افزایش دقت در فشار تنظیم شده و تخلیه سریع فشار بیش از حد پایین دست جریان می باشد.
مشخصات فنی
مشخصات فنی رگلاتور اسکیل ایر متال ورک (REG)
اطلاعات تکنیکی رگولاتور ( تنظیم کننده فشار) اسکیل ایر
- سایز پورت های رزوه ای: 4/1 الی 1 اینچ
- رنج قابل تنظیم از 0 الی 12 بار
- حداکثر فشار ورودی: 15 بار
- سیال: هوای فشرده فیلتر شده
- حداکثر دما در 10 بار: 50 درجه سانتیگراد

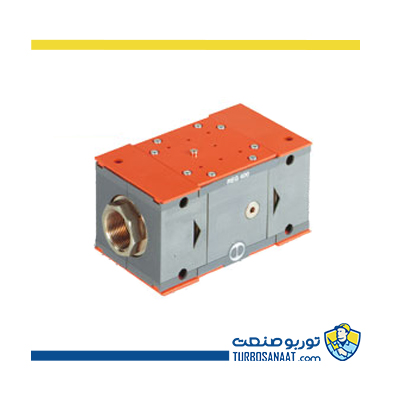

رگولاتور(تنظیم کننده فشار) اسکیل ایر REG400 متال ورک
اطلاعات تکنیکی رگولاتور (تنظیم کننده فشار) اسکیل ایر REG400 متال ورک
- سایز پورت های رزوه ای: 1 الی 2 اینچ
- رنج قابل تنظیم: بسته به پیلوت تنظیم کننده
- حداکثر فشار ورودی: 13 بار
- سیال: هوای فشرده فیلتر شده
- حداکثر دما: 50 درجه سانتیگراد
جدول مشخصات فنی رگلاتور سری اسکیل ایر (REG)
| مشخصه فنی | REG 100 | REG 200 | REG 300 | REG 400 | ||||||||
| پورت حرارتی (اینچ) | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | 1/2 | 3/4 | 1 | 1 | 1/4 1 | 1/2 1 | 2 |
| بازه تنظیم فشار (بار) | 0 تا 2-0 تا 4-0 تا 8-0 تا 12 | وابسته به فرمان رگولاتور | ||||||||||
| حداکثر فشار ورودی (بار) | 15 | 15 | 13 | 13 | ||||||||
| دبی عبوری در 6.3 بار (91psi – 0.63MPa) (P=0.5bar (0.05 MPa to V psi∆ |
1100 نانو لیتر بر دقیقه | 2500 نانو لیتر بر دقیقه | 3500 نانو لیتر بر دقیقه | 18000 نانو لیتر بر دقیقه | 20000 نانو لیتر بر دقیقه | |||||||
| دبی عبوری در6.3 بار (91psi – 0.63MPa) (P=1bar (1 MPa to 14 psi∆ |
1600 نانو لیتر بر دقیقه | 3500 نانو لیتر بر دقیقه | 7000 نانو لیتر بر دقیقه | – | – | |||||||
| وزن (کیلوگرم) | 0.4 | 0.7 | 1.4 | 4.8 | 5.6 | |||||||
* در جدول فوق تمامی مدل های رگولاتور اسکیل ایر متال ورک، دارای حداکثر دمای 50 درجه سانتیگراد در 10 بار و سیال هوای فشرده فیلتر شده دارای روغن یا بدون روغن می باشند.
ابعاد رگولاتور پنوماتیک سری اسکیل ایر
| مدل | REG 100 | FRL 200 | FRL 300 | FRL 400 | ||||||||
| G پورت حرارتی | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 | 1/2 | 3/4 | 1 | 1 | 1/4 1 | 1/2 1 | 2 |
| A | 78 | 93.5 | 110 | 112 | 225-255 | 283-313 | ||||||
| B | 98 | 125 | 148 | 127 | ||||||||
| C | 50 | 63 | 72 | 116 | ||||||||
| D | 43 | 55 | 65 | 105 | ||||||||
| E | 63 | 78.5 | 92 | 141.4 | ||||||||
| F | 26 | 36 | 42 | 80 | ||||||||
| H | 1.5×30 | 1.5×40 | 1.5×48 | – | ||||||||
| I | 21.5 | 27.5 | 32.5 | 52.5 | ||||||||
| L | سوراخ M4 | سوراخ M5 | سوراخ M5 | سوراخ M6 | ||||||||
| M | 43 | 55.5 | 65 | 105.4 | ||||||||
| N پورت گیج فشار (اینچ) | 1/8 | 1/8 | 1/8 | 1/4 | ||||||||
| P | 46 | 58 | 69 | – | ||||||||
| R ایمنی | – | – | – | 1/4 اینچ | ||||||||
نحوه سفارش دهی رگلاتور پنوماتیک سری اسکیل ایر (REG)
| بازه تنظیم فشار | پورت حرارتی | سایز | مدل |
| 02= 0-2 بار 04= 0-4 بار 08 = 0-12 بار 012 =0-12 بار |
3/8، 1/4 | 100 | REG |
| 3/8، 1/4، 1/2 | 200 | ||
| 3/4، 1/2، 1 | 300 | ||
| 2، 1/4 1، 1/2 1، 1 | 400 |
