شیر فشار شکن Rexroth
فروش شیر فشار شکن رکسروت

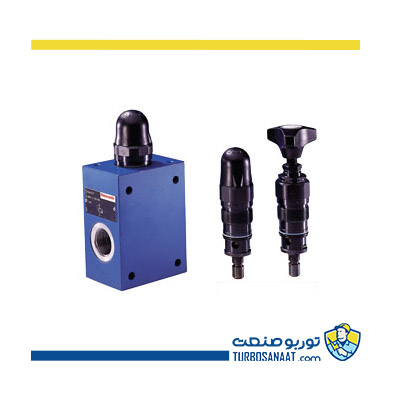

شیرهای فشار شکن سری DBD رکسروت، از نوع تحریک مستقیم می باشد. جهت محدود کردن فشار در یک سیستم استفاده از این نوع فشار شکن ها (شیر های کنترل فشار) رایج می باشد. شیر DBD رکسروت از اجزایی نظیر بدنه (1)، فنر (2)، پاپت و دمپر پیستون (3) یا توپی (4) و فلکه یا پیچ تنظیم کننده فشار (5) تشکیل شده است. در این فشار شکن با استفاده از فلکه تنظیم فشار، می توان فشار سیستم را به طور پیوسته و میزان دلخواه تنظیم کرد به نحوی که با چرخش فلکه یا پیچ تنظیم کننده، با فشار فنر به پاپت یا توپی بر روی نشیمنگاه تنظیم فشار صورت می گیرد.
مشخصات فنی
مشخصات فنی شیر فشار شکن Rexroth
مشخصات فنی شیر کنترل فشار رکسروت
در این نوع فشار شکن زمانی که فشار سیستم بالاتر از حد تنظیم شده شود، سیال از پورت P به سمت پاپت حرکت کرده و به علت اینکه نیروی سیال از نیروی فنر بیشتر است، فنر را جمع کرده و از پورت T به مخزن تخلیه می شود.
فشار شکن DBD رکسروت با توجه به نیاز مصرف کننده در 7 بازه مختلف فشاری تولید شده است.
| سایز | 6 | 8 | 10 | 15 | 20 | 25 | 30 |
| دمای محیط کاری با آب بند NBR | -30 الی +80 درجه سانتی گراد | ||||||
| دمای محیط کاری با آب بند FKM | -15 الی +80 درجه سانتی گراد | ||||||
| ماکزیمم فشار کاری (بار) | 400 | 630 | 400 | 315 | |||
| بازه دمای سیال | -10 الی +60 درجه سانتی گراد | ||||||
| بازه ویسکوزیته سیال (cSt) | 10 الی 800 | ||||||
| 01 | فشار شکن تحریک مستقیم | |||||||||
| 02 (شکل تنظیم کننده فشار) |
سایز | 6 | 8 | 10 | 15 | 20 | 25 | 30 | کد تنظیم کننده فشار | |
| پیچ شش ضلعی | + | + | + | + | + | + | + | S | ||
| فلکه چرخشی | + | + | + | + | + | H | ||||
| تنظیم دستی | – | – | – | – | – | + | + | H | ||
| فلکه چرخشی قفل شونده | + | + | + | + | + | – | – | A | ||
| 03 (سایز فشار شکن) |
پورت 4/1 | سایز 6 | ||||||||
| پورت 8/3 | سایز 8 | |||||||||
| پورت 2/1 | سایز 10 | |||||||||
| پورت 4/3 | سایز 15 | |||||||||
| پورت 1 | سایز 20 | |||||||||
| پورت 1 4/1 | سایز 25 | |||||||||
| پورت 1 2/1 | سایز 30 | |||||||||
| 04 (نحوه نصب) |
سایز | 6 | 8 | 10 | 15 | 20 | 25 | 30 | کذ | |
| نصب کارتریجی | + | – | + | – | + | – | + | K | ||
| نصب رزوه ای | + | + | + | + | + | + | + | G | ||
| نصب بلوکی | + | – | + | – | + | – | + | P | ||
| 05 (شماره سری) |
1X الی … | |||||||||
| 06 (بازه تنظیم فشار) |
سایز | 6 | 8 | 10 | 15 | 20 | 25 | 30 | کد | |
| فشار تنظیمی تا 25 بار | + | + | + | + | + | + | + | 25 | ||
| فشار تنظیمی تا 50 بار | + | + | + | + | + | + | + | 50 | ||
| فشار تنظیمی تا 100 بار | + | + | + | + | + | + | + | 100 | ||
| فشار تنظیمی تا 200 بار | + | + | + | + | + | + | + | 200 | ||
| فشار تنظیمی تا 315 بار | + | + | + | + | + | + | + | 315 | ||
| فشار تنظیمی تا 400 بار | + | + | + | + | + | – | – | 400 | ||
| فشار تنظیمی تا 630 بار | – | – | + | – | – | – | – | 630 | ||
| 07 (نوع آب بند) |
آب بند NBR | بدون کد | ||||||||
| آب بند FKM | V | |||||||||
برای فرستادن دیدگاه، باید وارد شده باشید.
محصولات مرتبط
شیر فشار شکن دستی بلوکی Duplomatic
فروش شیر فشار شکن دستی بلوکی Duplomatic
شیر های فشار شکن (رلیف ولو) در تمامی مدار های هیدرولیک به کار گرفته می شوند. کمپانی دوپلوماتیک ایتالیا تولید کننده انواع تجهیزات هیدرولیکی می باشد که در بخش تولید شیر فشار شکن انواع مختلف فشار شکن از لحاظ نحوه نصب را تولید می کند. شیر های فشار شکن بلوکی در مدار ها و سیستم هایی که محدودیت فضا برای نصب شیر وجود ندارد مناسب می باشد.
شیر فشار شکن سر راهی اولوب Oleoweb
فروش شیر فشار شکن سر راهی Oleoweb
شیر کنترل فشار هیدرولیک یا همان فشارشکن ها در سیستم های تحت فشار به عنوان یک کاهنده بار از طریق تخلیه سیال به مخزن به کار می روند. در سیستم های پنیوماتیکی از شیر کنترل فشار با عنوان رگلاتور یاد می شود که مکانیزم ساده ای داشته و با چرخاندن فلکه رگلاتور، فشار کاری سیستم تنظیم می شود. در سیستم های هیدرولیکی نقش فشارشکن حفاظت از پمپ و سیستم در مقابل افزایش فشار ناخواسته ای است که امکان وقوع آن در مدار وجود داشته و باعث بالا رفتن ایمنی سیستم می شود.

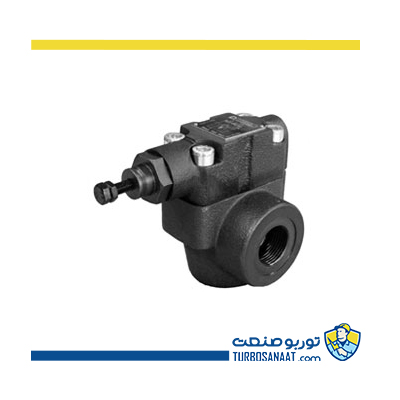

شیر فشار شکن سر راهی Duplomatic
فروش شیر فشار شکن سر راهی دوپلماتیک
فشار شکن ها یا رلیف ولوها همان شیرهای تنظیم فشار و از اجزای هیدرولیکی پر کاربرد می باشند که در تمامی مدار های های هیدرولیکی وجود دارند. شیرهای فشار شکن با سه نوع نحوه نصب در مدار تولید می شوند که به انواع سر راهی (لوله ای)، بلوکی یا ساب پلیتی و زیر شیری یا مادولار تقسیم بندی می شوند. در این مطلب به معرفی فشارشکن سر راهی دوپلوماتیک که در دو سایز 1/2 و 3/8 اینچ تولید می شود می پردازیم.

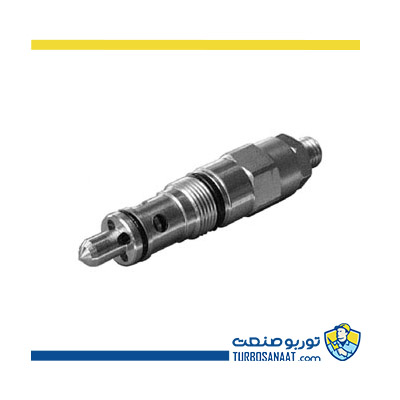

شیر کنترل فشار کارتریجی دوپلوماتیک CR
