مشخصات فنی

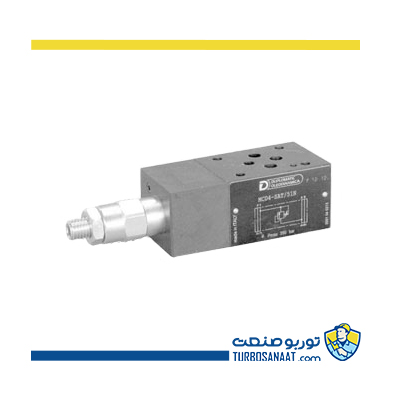

مشخصات فنی شیر کنترل فشار زیر شیری دوپلوماتیک MRQ
در بسیاری از کاربر ها لازم است شیر فشارشکن جریان زیادی را از خود عبور دهد (بدون آنکه Pressure override بالایی در سیستم به وجود آورد)، در چنین شرایطی می توان از رلیف ولو پایلوتی یا همان شیر فشارشکن مجهز به خط فرمان استفاده نمود. معمولاً این نوع شیر ها تا قبل از رسیدن فشار سیستم به 90% فشار نظیر عبور کل جریان باز نمی شوند و لذا بازده سیستم به دلیل عبور بخشی از جریان از شیر فشارشکن کاهش نخواهد یافت. در شیر فشار شکن زیر شیری اختلاف بین فشار شکست تا فشار نظیر عبور کل جریان کمتر از رلیف ولو ساده بوده و همچنین هنگام باز و بسته کردن مسیر تخلیه به مخزن، از پاسخ زمانی کوتاه تری برخوردار می باشند. این نوع شیر ها جهت استفاده در کاربرد هایی که فشار و دبی سیال زیاد است بسیار مناسب هستند و به دلیل آرامی عملکرد، فشار سیستم را در حین تخلیه سیال ثابت نگه می دارند.
ویژگی های شیر کنترل فشار زیرشیری دوپلوماتیک MRQ
- نوع نصب شیر به صورت مادولار (زیرشیری)
- قابل استفاده در سیستم هایی که تعداد شیر های کنترل کننده زیاد می باشد برای کاهش اشغال فضا
- ساخته شده بر اساس استاندارد ISO 4401
- قابلیت مونتاژ و نصب با تمام شیر های مادولار با CETOP03 (1/4 اینچ) بدون استفاده از پایپینگ و با استفاده از اتصالات و پیچ و مهره
- قابلیت استفاده برای کنترل فشار برای یک خط یا دو خط و موجود بودن 4 بازه مختلف تنظیم فشار
- استفاده به عنوان شیر محدود کننده فشار
- تنظیم فشار با استفاده از پیچ شش گوش شیر با استفاده از آچار شماره 5 و مهره قفل کن با استفاده از آچار شماره 19
تصویر شماتیکی شیر Duplomatic سری MRQ
نوع سیال هیدرولیک برای شیر فشار شکن زیر شیری دوپلوماتیک MRQ
از روغن هیدرولیک معدنی مانند HL یا HM مطابق با استاندارد ISO 6743-4 استفاده شود. در صورت استفاده از این نوع روغن شیر MRQ با آب بند NBR (آب بند استاندارد) استفاده می شود. در صورتی که سیال مدار HFDR (فسفات استر ها) می باشد از شیر MRQ با آب بند FPM (کد V) استفاده شود. در صورت استفاده از سایر سیالات نظیر HFA (سیال پایه آبی)، HFB (آب در روغن) و HFC (پلیمر آبی – آب گلیکول) با کارشناس فنی مشاوره شود.
در صورت استفاده از سیال در دمای بالای 80 درجه سانتیگراد، باعث از بین رفتن خاصیت سیال (کاهش ویسکوزیته) و خراب شدن آب بند شیر می شود. در هر صورت باید خواص فیزیکال و شیمیایی سیال حفظ شود.
جدول مشخصات فنی شیر کنترل فشار مادولار MRQ دوپلوماتیک
| ماکزیمم فشار کاری (بار) | 350 |
| ماکزیمم لیتراژ در خطوط تحت کنترل و خطوط آزاد (لیتر در دقیقه) | 75 |
| بازه دمای محیط کاری (سانتی گراد) | -20 الی +50 |
| بازه دمای سیال (سانتی گراد) | -20 الی +80 |
| بازه ویسکوزیته سیال (cSt) | 10 الی 400 |
| ویسکوزیته پیشنهادی سیال (cSt) | 25 |
| وزن شیر MRQ-SP,MRQ-SAT,MRQ-SBT,MRQ-SB (کیلوگرم) | 1.4 |
| وزن شیر MRQ-DT,MRQ-D (کیلوگرم) | 2.1 |
آشنایی با کد فنی و نحوه سفارش شیر MRQ
| N یا V | 51/ | M/ | خط کنترل کننده: SP | بازه تنظیمی فشار | RQ | M | |
| نوع آب بند | شماره سری | فلکه تنظیم کننده شیر | توضیح در جدول بعدی | تا 70 بار | 3 | رلیف ولو پایلوتی | نوع نصب مادولار |
| تا 140 بار | 4 | ||||||
| تا 210 بار | 5 | ||||||
| تا 350 بار | 6 | ||||||
جدول کد خطوط کنترل کننده ریلیف ولو پایلوتی دوپلوماتیک MRQ
| کد | توضیحات |
| SP | کنترل خط P (پمپ)، تخلیه در خط T |
| SAT | کنترل خط A، تخلیه در خط T |
| SBT | کنترل خط B، تخلیه در خط T |
| DT | کنترل خط A و B، تخلیه در خط T |
| D | کنترل خط A و B، تخلیه به صورت ضربدری |
| SB | کنترل خط B، تخلیه در خط A |
ابعاد و اجزای شیر Duplomatic سری MRQ
- مهره قفل کن (آچار خور شماره 19)
- پیچ تنظیم کننده فشار (آچار خور شماره 5) که با چرخش در جهت ساعتگرد، فشار افزایش می یابد.
- سطح نصبی شیر همراه با 4 عدد اُرینگ 2037
- فلکه تنظیم کننده
