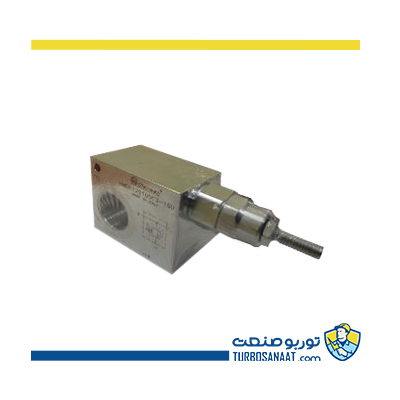

شیر کنترل فشار زیر شیری دوپلوماتیک RQ4M

فروش شیر کنترل فشار زیر شیری Duplomatic RQ4M

شیر های فشار شکن یا همان کنترل کننده های فشار در انواع مختلف با روش های نصب متفاوت تولید می شوند. این گونه شیر ها نیاز ضروری هر مدار هیدرولیک می باشند. در این مطلب ویژگی ها و مشخصات فنی شیر فشار شکن با نحوه نصب مادولار و با سایز 3/8 اینچ از برند دوپلوماتیک ایتالیا بیان شده است.



توضیحات

مشخصات فنی

مشخصات فنی شیر کنترل فشار زیر شیری دوپلوماتیک سری RQ4M

ویژگی های شیر فشار شکن زیر شیری 3/8 دوپلوماتیک
  • ماکزیمم فشار کاری 320 بار
  • ماکزیمم نرخ لیتراژ عبوری 100 لیتر در دقیقه
  • فشار شکن پیلوتی با نحوه نصب مادولار و ساخته شده مطابق با استاندارد ISO4401 و سایز CETOP05
  • نحوه نصب آسان در زیر شیر کنترل جهت 3/8 اینچ با استفاده از پیچ
  • تولید شده جهت کنترل فشار در بازه های مختلف و تنظیم فشار در دو خط P یا A ، B

نمای شماتیکی داخل شیر RQ4M

نمای شماتیکی داخل شیر RQ4M

ابعاد پورت و محل نصب شیر

آشنایی با کد فنی شیر RQ4M دوپلوماتیک و نحوه سفارش شیر

جدول آشنایی با کد فنی شیر RQ4M دوپلوماتیک و نحوه سفارش شیر
51/ M1/ SP- 3 M 4 RQ
شماره سری فلکه تنظیم فشار کنترل خط P SP تنظیم فشار تا 70 بار 3 نحوه نصب مادولار CETOP05
سایز 3/8 اینچ
فشار شکن پیلوتی
کنترل خط A ، B DT تنظیم فشار تا 140 بار 4
کنترل خط A SAT تنظیم فشار تا 210 بار 5
کنترل خط A ، B
تخلیه به صورت ضربدری
D تنظیم فشار تا 320 بار 6

اجزای تشکیل دهنده و ابعاد شیر RQ4M

جدول معرفی قطعات شیر RQ4M دوپلوماتیک
شماره قطعه نام قطعه
1 مهره قفل کن (با استفاده از آچار شماره 17)
2 پیچ تنظیم کننده فشار (با استفاده از آچار شماره 5( با چرخاندن در جهت ساعتگرد فشار افزایش می یابد
3 قسمت نصبی شیر با 5 عدد اُرینگ نوع 2050
4 فلکه تنظیم فشار (M1)
