مشخصات فنی
مشخصات فنی گیربکس هلیکال لنز
گیربکس های هلیکال لنز مستحکم نیروی شعاعی زیادی را تحمل می کنند، نسبت تبدیل های نزدیک به هم داشته و به آرامی سرعت را کاهش می دهند. همچنین عقب نشینی (لقی) یا جابجایی بسیار کمی دارند. در ادامه مشخصات فنی هر یک از انواع گیربکس هلیکال لنز توضیح داده می شود.

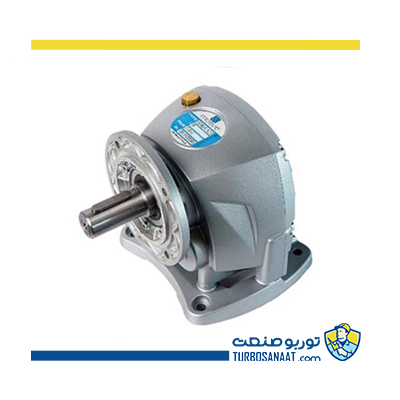

گیربکس هلیکال لنز سری GST
گیربکس های هلیکال Lenze مدل GST جزء گیربکس های قدرتمند هلیکالی بوده و بار شعاعی زیادی را تحمل می کنند ضمن اینکه دارای لقی بسیار کمی نیز می باشند. از نوع گیربکس هلیکال GST لنز یک طبقه، 2طبقه و 3 طبقه با حداکثر گشتاور 5920 و حداکثر نسبت تناسب 435 موجود می باشد.
انواع گیربکس هلیکال لنز سری جی اس تی
- تک استیج، 2 طبقه و 3 طبقه
- سالید شفت
- نصب بر روی پایه یا فلنج
| مدل گیربکس | ماکزیمم گشتاور (نیوتن در متر) | نسبت تبدیل |
| گیربکس هلیکال لنز سری GST03 | 45 | 2.6-59 |
| گیربکس هلیکال لنز سری GST04 | 73 | 1.6-45 |
| گیربکس هلیکال لنز سری GST05 | 172 | 1.6-335 |
| گیربکس هلیکال لنز سری GST06 | 375 | 2-435 |
| گیربکس هلیکال لنز سری GST07 | 710 | 2-417 |
| گیربکس هلیکال لنز سری GST09 | 1623 | 2-412 |
| گیربکس هلیکال لنز سری GST11 | 2848 | 4-412 |
| گیربکس هلیکال لنز سری GST14 | 5920 | 4-412 |
ابعاد گیربکس هلیکال جی اس تی لنز
مشخصات ابعادی گیربکس شافت مستقیم برند لنز مطابق با جداول زیر می باشد:
| GSTXX-2N VBR | سایز درایو | ||||||
| 1A | 1B | 2B | 1C | ||||
| 63 | 71 | 63 | 80 | ||||
| هوزینگ | k1 | 58 | 75 | 77 | 75 | – | |
| k2 | 100 | 120 | 145 | 120 | – | ||
| فلنج | a3 | 90 | 105 | 90 | 160 | ||
| b3 | H8 | 60 | 70 | 60 | 110 | ||
| c3 | 7 | 8 | 7 | 10 | |||
| e3 | 75 | 85 | 75 | 130 | |||
| f3 | 3 | 3 | 3 | 4 | |||
| s3 | 4x | 5.5 | 6.6 | 5.5 | 9 | ||
| شفت موتور مورد نیاز | d3 | 11 | 14 | 11 | 19 | ||
| l3 مینیمم | 23 | 30 | 23 | – | |||
| l3 ماکزیمم | 23 | 30 | 23 | – | |||
| u3 | 4 | 5 | 4 | 6 | |||
| t2 | 12.5 | 16 | 12.5 | 21.5 | |||
| سایز گیربکس | طول مجموع (K) | ||||||
| 03 | 209 221 |
– | – | – | |||
| 04 | – | 259 | 266 | 259 | |||
| 05 | – | – | 296 | – | |||
| 06 | – | – | 322 | – | |||
* برای مشاهده اطلاعات سایر مدل ها به کاتالوگ گیربکس هلیکال لنز مراجعه می کنید.
| مدل گیربکس | سالید شفت (میلیمتر) | فلنج دار (میلیمتر) |
| گیربکس هلیکال لنز سری GST03 | 14*28 20*40 |
120 140 160 |
| گیربکس هلیکال لنز سری GST04 | 16*32 20*40 |
120 140 160 |
| گیربکس هلیکال لنز سری GST05 | 20*40 25*50 |
120 140 160 200 |
| گیربکس هلیکال لنز سری GST06 | 25*50 30*60 |
160 200 |
| گیربکس هلیکال لنز سری GST07 | 30*60 40*80 |
200 250 |
| گیربکس هلیکال لنز سری GST09 | 40*80 50*100 |
250 300 |
| گیربکس هلیکال لنز سری GST11 | 60*120 | 300 350 |
| گیربکس هلیکال لنز سری GST14 | 80*160 | 350 400 |

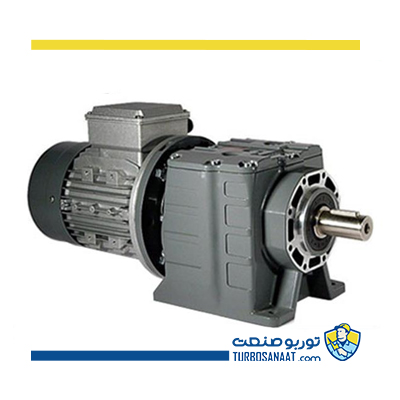

گیربکس هلیکال لنز مدل g500-H
گیربکس هلیکال Lenze مدل g500-H از نظر قدرت و درستی عملکرد در رده بهترین گیربکس ها قرار می گیرند. این مدل از گیربکس های لنز به دلیل داشتن دقت بالا در عملکرد برای کوپل شدن با سروو موتورها بسیار مناسب هستند. انواع الکتروموتورهای قابل کوپل با گیربکس هلیکال لنز g500-H عبارت است از:
موتورهای نوع m550 و MF
- موتور با بازدهی IE2 و IE3 سه فاز AC تولید شده طبق دستورالعمل ErP: محدوده توان 0.12 الی 55 کیلووات
- با موتورهای سه فاز AC بهینه شده توسط اینورتر های MF: محدوده توان 0.55 الی 22 کیلووات
موتورهای هوشمند لنز
- با موتور هوشمند لنز m300: در محدوده گشتاور 1.75 الی 5 نیوتن متر
موتورهای MCS و m850 و MCA
- با موتورهای سنکرون و آسنکرون سرو موتور: محدوده توان 0.25 الی 38.4 کیلووات
ویژگی گیربکس هلیکال لنز مدل g500-H
- قابلیت طراحی به صورت 2، 3 و 4 طبقه را دارند.
- بیشترین گشتاور تولید شده توسط این نوع گیربکس 14000 نیوتن متر است.
- نسبت تبدیل حداکثر این گیربکس نیز 3250 می باشد.
- نسبت به گشتاوری که تولید می کنند، سایز بسیار کوچکی دارند و اجازه بهترین سازگاری را با سیستم انتقال قدرت می دهند.
- شفت استاندارد و فلنچ های متناسب باعث شده است که یکپارچگی با موتور و سیستم انتقال نیرو بیشتر شود.
- عملکرد و راندمان بالایی دارند.
| مدل گیربکس | بیشترین گشتاور (نیوتن در متر) | نسبت تبدیل |
| گیربکس هلیکال لنز سری g500-H45 | 45 | 3-60 |
| گیربکس هلیکال لنز سری g500-H100 | 100 | 3-600 |
| گیربکس هلیکال لنز سری g500-H140 | 140 | 3-750 |
| گیربکس هلیکال لنز سری g500-H210 | 210 | 3-2900 |
| گیربکس هلیکال لنز سری g500-H320 | 320 | 3-3200 |
| گیربکس هلیکال لنز سری g500-H450 | 450 | 3-3700 |
| گیربکس هلیکال لنز سری g500-H600 | 600 | 3-2500 |
| گیربکس هلیکال لنز سری g500-H850 | 850 | 3-2300 |
| گیربکس هلیکال لنز سری g500-H1500 | 1500 | 4-3100 |
| گیربکس هلیکال لنز سری g500-H3000 | 3000 | 4-2800 |
| گیربکس هلیکال لنز سری g500-H5000 | 5000 | 5-370 |
| گیربکس هلیکال لنز سری g500-H8000 | 8000 | 4-330 |
| گیربکس هلیکال لنز سری g500-H14000 | 13000 | 5-330 |
ابعاد گیربکس هلیکال لنز مدل g500-H
| مدل گیربکس | سالید شفت (میلیمتر) | فلنج دار (میلیمتر) |
| گیربکس هلیکال لنز سری g500-H45 | 14*28 20*40 |
120 140 160 |
| گیربکس هلیکال لنز سری g500-H100 | 20*40 | 120 140 160 |
| گیربکس هلیکال لنز سری g500-H140 | 25*50 | 120 140 160 |
| گیربکس هلیکال لنز سری g500-H210 | 25*50 | 120 140 160 200 |
| گیربکس هلیکال لنز سری g500-H320 | 30*60 | 160 200 |
| گیربکس هلیکال لنز سری g500-H450 | 30*60 35*70 |
160 200 250 |
| گیربکس هلیکال لنز سری g500-H600 | 35*70 40*80 |
200 250 |
| گیربکس هلیکال لنز سری g500-H850 | 40*80 | 250 300 |
| گیربکس هلیکال لنز سری g500-H1500 | 50*100 | 250 300 350 |
| گیربکس هلیکال لنز سری g500-H3000 | 60*120 | 300 350 450 |
| گیربکس هلیکال لنز سری g500-H5000 | 70*140 | 350 450 |
| گیربکس هلیکال لنز سری g500-H8000 | 90*170 | 450 550 |
| گیربکس هلیکال لنز سری g500-H14000 | 110*210 | 450 550 |
مزایای گیربکس هلیکال لنز مدل g500-H
- گیربکس های هلیکال مستحکم Lenze نیروی شعاعی زیادی را تحمل می کنند.
- طبقات این گیربکس نسبت تبدیل های نزدیک به هم دارند.
- به آرامی سرعت را کاهش می دهند.
- عقب نشینی یا جابجایی بسیار کمی دارند.
لیست قیمت گیربکس هلیکال Lenze
کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
تاریخ بروزرسانی: 1401/07/04
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت گیربکس هلیکال لنز GST03 | 14,500,000 |
| 2 | قیمت گیربکس هلیکال لنز GST04 | 16,500,000 |
| 3 | قیمت گیربکس هلیکال لنز GST05 | 24,500,000 |
| 4 | قیمت گیربکس هلیکال لنز GST06 | 29,000,000 |
| 5 | قیمت گیربکس هلیکال لنز GST07 | 34,000,000 |
| 6 | قیمت گیربکس هلیکال لنز GST09 | 42,000,000 |
| 7 | قیمت گیربکس هلیکال لنز GST11 | 49,500,000 |
| 8 | قیمت گیربکس هلیکال لنز GST14 | 58,000,000 |
| 9 | قیمت گیربکس هلیکال لنز g500-H45 | 16,500,000 |
| 10 | قیمت گیربکس هلیکال لنز g500-H100 | 24,000,000 |
| 11 | قیمت گیربکس هلیکال لنز g500-H140 | 32,500,000 |
| 12 | قیمت گیربکس هلیکال لنز g500-H210 | 36,500,000 |
| 13 | قیمت گیربکس هلیکال لنز g500-H320 | 42,500,000 |
| 14 | گیربکس هلیکال لنز g500-H450 | 45,500,000 |
| 15 | گیربکس هلیکال Lenze g500-H600 | 49,500,000 |
| 16 | گیربکس هلیکال Lenze g500-H850 | 54,500,000 |
| 17 | گیربکس هلیکال Lenze g500-H1500 | 58,500,000 |
| 18 | گیربکس هلیکال Lenze g500-H3000 | 62,500,000 |
| 19 | گیربکس هلیکال Lenze g500-H5000 | 66,500,000 |
| 20 | گیربکس هلیکال Lenze g500-H8000 | 76,000,000 |
| 21 | گیربکس هلیکال Lenze g500-H14000 | 88,000,000 |
