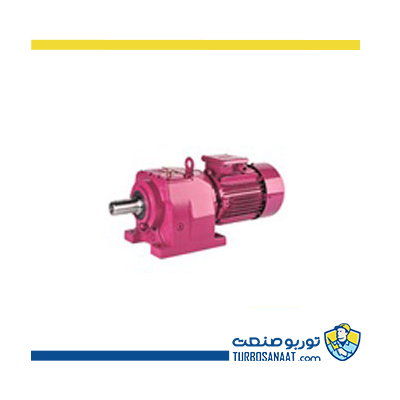

گیربکس هلیکال STM
فروش گیربکس شافت مستقیم STM
گیربکس هلیکال یا شافت مستقیم STM دارای یک بدنه یکپارچه بوده که موجب افزایش استحکام آن می شود. این ویژگی گیربکس هلیکال سبب می گردد که در کاربری های دارای بار زیاد بدون هیچ خطر و تغییر شکلی به کار خود ادامه دهد. بدنه این سری از گیربکس STM به گونه ای طراحی شده است که علاوه بر استقامت مناسب می تواند روغن را به تمام اجزا به صورت مناسب انتقال داده و علاوه بر روانکاری مناسب سبب کاهش صدای ناشی از کار کردن گیربکس گردد. یکی دیگر از ویژگی گیربکس هلیکال STM داشتن فلنج خروجی مدولار است که امکان استفاده از این نوع گیربکس، در طیف وسیعی از کاربری را می دهد. انواع گیربکس هلیکال اس تی ام که در شرکت توربو صنعت موجود می باشد عبارت است از:
- گیرکس هلیکال STM سری A
- گیربکس هلیکال STM سری AR/1
مشخصات فنی
مشخصات فنی گیربکس هلیکال STM
در ادامه به بررسی مشخصات فنی انواع گیربکس هلیکال STM می پردازیم.
گیربکس هلیکال STM سری A
سری A از گیربکس STM ایتالیا که به گیربکس شافت مستقیم معروف است، دارای بدنه ای یکپارچه و مستحکم می باشد که با آب بندی مناسب و روانکاری اصولی سبب کارایی بهتر و طول عمر بیشتر می گردد. گیربکس سری A می تواند با انواع موتور 2 پل، 4 پل، 6 پل و 8 پل کوپل شود که در سرعت های کمتر از 1400 دور به عملکرد مناسب تر و دقیق تر و به تبع آن دمای تولیدی کمتر منجر می شود و در نهایت باعث افزایش طول عمر گیربکس می گردد.
گیربکس شافت مستقیم STM سری A در تمامی سایز های استاندارد طراحی و ساخته می شود. گیربکس سری A دارای 2 و 3 مرحله کاهش دور می باشد. گیربکس هلیکال (شافت مستقیم) STM سری A در 14 سایز طراحی و ساخته می شود.
| توان (کیلووات) | 0.03 تا 88.97 |
| گشتاور (نیوتون متر) | 12 تا 4300 |
| نسبت تبدیل (i) | 1:2.4 تا 1:301 |
گیربکس هلیکال STM سری A در سه نوع زیر موجود می باشد:
- گیربکس هلیکال STM سری A نوع AM ( بدون موتور و کوپل با موتور)
- گیربکس هلیکال STM سری A نوع AR (بدون موتور)
- گیربکس هلیکال STM سری A نوع AC (کوپل با موتور)
| نسبت تبدیل | n1=2800 | n1=1400 | n1=900 | ||||||
| دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | |
| 23 | 121.9 | 1575 | 21.6 | 60.9 | 1750 | 12 | 39.2 | 1905 | 8.4 |
| 28.8 | 97.4 | 1575 | 17.3 | 48.7 | 1750 | 9.6 | 31.3 | 1905 | 6.71 |
| 32.3 | 86.6 | 1575 | 15.4 | 43.3 | 1750 | 8.5 | 27.9 | 1905 | 5.98 |
| 34.3 | 81.6 | 1575 | 14.5 | 40.8 | 1750 | 8 | 26.2 | 1905 | 5.63 |
| 42.9 | 65.2 | 1575 | 11.6 | 32.6 | 1750 | 6.43 | 21 | 1905 | 4.50 |
| 48.2 | 58 | 1575 | 10.3 | 29 | 1750 | 5.72 | 18.7 | 1905 | 4 |
| 52.3 | 53.5 | 1575 | 9.5 | 26.8 | 1750 | 5.27 | 17.2 | 1905 | 3.69 |
| 61.8 | 45.3 | 1620 | 8.3 | 22.7 | 1800 | 4.59 | 14.6 | 1960 | 3.22 |
| 66.3 | 42.2 | 1620 | 7.7 | 21.1 | 1800 | 4.28 | 13.6 | 1960 | 2.99 |
| 71.5 | 39.1 | 1620 | 7.1 | 19.6 | 1800 | 3.97 | 12.6 | 1960 | 2.78 |
| 75.3 | 37.2 | 1620 | 6.78 | 18.6 | 1800 | 3.77 | 12 | 1960 | 2.64 |
| 77.3 | 36.2 | 1620 | 6.6 | 18.1 | 1800 | 3.67 | 11.6 | 1960 | 2.57 |
| 86 | 32.6 | 1620 | 5.94 | 16.3 | 1800 | 3.3 | 10.5 | 1960 | 2.31 |
| 92.2 | 30.4 | 1620 | 5.54 | 15.2 | 1800 | 3.08 | 9.8 | 1960 | 2.15 |
| 100.1 | 28 | 1665 | 5.24 | 14 | 1850 | 2.91 | 9 | 2014 | 2.04 |
| 106 | 24.3 | 1665 | 4.92 | 13.1 | 1850 | 2.73 | 8.6 | 2014 | 1.91 |
| 115 | 22.2 | 1710 | 4.67 | 12.1 | 1900 | 2.59 | 7.8 | 2068 | 1.82 |
| 126.4 | 20.7 | 1710 | 4.27 | 11.1 | 1900 | 2.37 | 7.1 | 2068 | 1.66 |
| 135 | 18.7 | 1710 | 3.99 | 10.4 | 1900 | 2.22 | 6.7 | 2068 | 1.55 |
| 149 | 17 | 1710 | 3.61 | 9.4 | 1900 | 2 | 6 | 2068 | 1.40 |
| 164 | 14.8 | 1755 | 3.36 | 8.5 | 1900 | 1.87 | 5.5 | 2123 | 1.31 |
| 188 | 12.9 | 1755 | 2.93 | 7.4 | 1950 | 1.63 | 4.8 | 2123 | 1.14 |
| 217.6 | 11.8 | 1755 | 2.54 | 6.4 | 1950 | 1.41 | 4.1 | 2123 | 0.99 |
| 237.4 | 10.6 | 1755 | 2.33 | 5.9 | 1950 | 1.29 | 3.8 | 2123 | 0.91 |
| 264.3 | 9.4 | 1755 | 2.09 | 5.3 | 1950 | 1.16 | 3.4 | 2123 | 0.81 |
| 298.9 | 9.4 | 1125 | 1.19 | 4.7 | 1250 | 0.66 | 3 | 1361 | 0.46 |
| 332.9 | 8.4 | 1125 | 1.07 | 4.2 | 1250 | 0.59 | 2.7 | 1361 | 0.41 |
ابعاد گیربکس هلیکال STM سری A
| سایز | 55 | 70 | 90 | 110 | 140 |
| A | 195 | 235 | 310 | 360 | 440 |
| a | 165 | 195 | 260 | 310 | 370 |
| a3 | 15 | 20 | 25 | 25 | 35 |
| f | 14 | 14 | 20 | 22 | 27 |
| i | 90 | 100 | 140 | 160 | 185 |
| U | 3 | 4 | 5 | 5 | 5 |
| d | 30 | 35 | 50 | 60 | 70 |
| G | 130 | 180 | 250 | 300 | 300 |
| F | 200 | 250 | 350 | 400 | 450 |
| d1 | 16 | 19 | 24 | 28 | 48 |
| m1 | M6 | M6 | M12 | M12 | M16 |
| L | 60 | 70 | 100 | 120 | 140 |
| L1 | 40 | 40 | 50 | 60 | 110 |
| R | 165 | 216 | 300 | 350 | 350 |
| V | 13 | 15 | 19 | 19 | 19 |
| B | 180 | 210 | 280 | 320 | 400 |
| b | 135 | 150 | 215 | 250 | 290 |
| H | 115 | 130 | 195 | 225 | 270 |
| h | 203 | 233 | 308 | 347 | 421 |
| S | 23 | 23 | 35 | 35 | 60 |
قطر شافت خروجی استاندارد گیربکس هلیکال STM سری A
قطر شافت خروجی استاندارد گیربکس شافت مستقیم STM سری A بر حسب میلی متر، مطابق جداول زیر می باشد:
| سایز | قطر شافت (میلی متر) |
| 32 | (16) |
| 40 | (16) |
| 50 | (16) |
| 60 | (19) |
| 80 | (24) |
| 100 | (28) |
| سایز | قطر شافت (میلی متر) |
| 50 | (16) |
| 55 | (16) |
| 60 | (19) |
| 70 | (19) |
| 80 | (24) |
| 90 | (24) |
| 100 | (28) |
| 110 | (28) |
| 120 | (38) |
| 140 | (48) |
گیربکس هلیکال STM سری A بر اساس تعداد مرحله کاهش دور
گیربکس شافت مستقیم کمپانی STM سری A بر اساس تعداد مرحله کاهش دور و سایز به صورت زیر می باشد:
| سایز | گیربکس هلیکال STM سری A با یک مرحله کاهش دور | گیربکس هلیکال STM سری A با دو و سه مرحله کاهش دور |
| 25 | – | * |
| 32 | * | – |
| 35 | – | * |
| 40 | * | – |
| 41 | – | * |
| 45 | – | * |
| 50 | * | * |
| 55 | – | * |
| 60 | * | * |
| 70 | – | * |
| 80 | * | * |
| 90 | – | * |
| 100 | * | * |
| 120 | – | * |
| 110 | – | * |
| 140 | – | * |
بار محوری مجاز (Fr1) در گیربکس شافت مستقیم STM سری A
بار محوری مجاز (Fr1) در گیربکس هلیکال STM سری A بر اساس دور ورودی و سایز مطابق جداول زیر می باشد:
| n1=(min-1) (دور ورودی) | 2800 | 1400 | 900 | 500 | ||
| Fr1 (N) | AR../1 | 32 | 170 | 220 | 250 | 300 |
| 40 | 320 | 400 | 450 | 500 | ||
| 50 | 430 | 550 | 600 | 850 | ||
| 60 | 520 | 700 | 800 | 1100 | ||
| 80 | 600 | 800 | 920 | 1300 | ||
| 100 | 1000 | 1200 | 1300 | 1500 | ||
| n1=(min-1) (دور ورودی) | 2800 | 1400 | 900 | 500 | ||
| Fr1 (N) | AR | 40 | 320 | 400 | 450 | 500 |
| 50 | 430 | 550 | 600 | 850 | ||
| 55/2 | 700 | 900 | 1100 | 1200 | ||
| 55/3 | 430 | 550 | 600 | 850 | ||
| 60 | 520 | 700 | 800 | 1100 | ||
| 70/2 | 800 | 1000 | 1200 | 1400 | ||
| 70/3 | 520 | 700 | 800 | 1100 | ||
| 80 | 600 | 800 | 920 | 1300 | ||
| 90 | 600 | 800 | 920 | 1300 | ||
| 100 | 1000 | 1200 | 1300 | 1500 | ||
| 110 | 1000 | 1200 | 1300 | 1500 | ||
| 120 | 1250 | 1500 | 1600 | 1800 | ||
| 140/2 | 2800 | 3000 | 3500 | 3800 | ||
| 140/3 | 1250 | 1500 | 1600 | 1800 | ||
گیربکس هلیکال STM سری AR/1
گیربکس هلیکال سری AR/1 کمپانی STM که به گیربکس تک مرحله ای نیز شناخته می شود، علاوه بر داشتن نسبت تبدیل و گشتاور مناسب دارای قیمتی به مراتب کمتر نیز می باشد و می تواند در مواردی که به دور خروجی بالاتر و گشتاور مناسب نیاز است، مورد استفاده قرار گیرد. این سری از گیربکس STM در 6 سایز موجود می باشد که دارای گشتاوری بین 20 الی 600 نیوتون متر است که با توجه به سایز متغیر است.
| توان (کیلووات) | 0.47 تا 54 |
| گشتاور (نیوتون متر) | 20.9 تا 600 |
| نسبت تبدیل (i) | 1:1.2 تا 1:7.5 |
| i | n1=2800 | n1=1400 | n1=900 | ||||||
| دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | دور خروجی | گشتاور (نیوتون متر) | توان (کیلووات) | |
| 1.8 | 1585 | 14 | 2.5 | 792 | 21.7 | 1.9 | 509 | 21.8 | 1.2 |
| 2.1 | 1350 | 15 | 22 | 675 | 22.6 | 1.7 | 434 | 22.7 | 1.1 |
| 2.5 | 1139 | 16 | 2 | 569 | 23.7 | 1.5 | 366 | 23.8 | 0.9 |
| 3 | 948 | 17 | 1.8 | 474 | 25 | 1.3 | 305 | 25.1 | 0.8 |
| 3.4 | 831 | 17.4 | 1.6 | 416 | 26 | 1.2 | 267 | 25.9 | 0.7 |
| 3.9 | 721 | 17.8 | 1.4 | 361 | 25.8 | 1 | 232 | 26 | 0.7 |
| 4.5 | 618 | 17.8 | 1.2 | 309 | 26.5 | 0.9 | 199 | 26.5 | 0.6 |
| 5.3 | 528 | 19.1 | 1.1 | 264 | 26.8 | 0.8 | 170 | 26.8 | 0.5 |
| 6.5 | 434 | 16.9 | 0.8 | 217 | 20.9 | 0.5 | 139 | 22.3 | 0.3 |
گشتاور گیربکس شافت مستقیم STM سری AR/1
در جدول زیر گشتاور گیربکس هلیکال اس تی ام سری AR/1 با توجه به سایز آورده شده است.
| سایز | گشتاور (نیوتون متر) |
| 32/1 | 25 |
| 40/1 | 50 |
| 50/1 | 90 |
| 60/1 | 170 |
| 80/1 | 330 |
| 100/1 | 600 |
کاربرد گیربکس هلیکال یا شافت مستقیم STM
- میکسر ها
- صنایع فولاد
- صنایع آب و فاضلاب
- نفت و پتروشیمی
- صنایع غذایی
- کاشی و سرامیک
- داروسازی
مزایای گیربکس شافت مستقیم STM
- دارای یاتاقان بندی مناسب
- استحکام بالا
- تعمیر و نگه داری راحت
- بازده بالا
- صدای کم
لیست قیمت گیربکس هلیکال STM سری A و AR/1
با عرض پوزش کلیه قیمت ها در حال بروز رسانی می باشد، لطفا جهت استعلام قیمت خرید با واحد فروش تماس حاصل نمایید.
| ردیف | شرح | قیمت به تومان |
| 1 | قیمت گیربکس هلیکال STM AR 25/2 | تماس بگیرید |
| 2 | قیمت گیربکس هلیکال STM AR 25/3 | تماس بگیرید |
| 3 | قیمت گیربکس هلیکال STM AR 32/1 | تماس بگیرید |
| 4 | قیمت گیربکس هلیکال STM AR 35/2 | تماس بگیرید |
| 5 | قیمت گیربکس هلیکال STM AR 35/3 | تماس بگیرید |
| 6 | قیمت گیربکس هلیکال STM AR 40/1 | تماس بگیرید |
| 7 | قیمت گیربکس هلیکال STM AR 41/2 | تماس بگیرید |
| 8 | قیمت گیربکس هلیکال STM AR 41/3 | تماس بگیرید |
| 9 | قیمت گیربکس هلیکال STM AR 45/2 | تماس بگیرید |
| 10 | قیمت گیربکس هلیکال STM AR 45/3 | تماس بگیرید |
| 11 | قیمت گیربکس شافت مستقیم STM AR 50/1 | تماس بگیرید |
| 12 | قیمت گیربکس شافت مستقیم STM AR 50/2 | تماس بگیرید |
| 13 | قیمت گیربکس شافت مستقیم STM AR 50/3 | تماس بگیرید |
| 14 | قیمت گیربکس شافت مستقیم STM AR 55/2 | تماس بگیرید |
| 15 | قیمت گیربکس شافت مستقیم STM AR 55/3 | تماس بگیرید |
| 16 | قیمت گیربکس شافت مستقیم STM AR 60/2 | تماس بگیرید |
| 17 | قیمت گیربکس شافت مستقیم STM A 80/2 | تماس بگیرید |
| 18 | قیمت گیربکس شافت مستقیم STM A 120/2 | تماس بگیرید |
| 19 | قیمت گیربکس شافت مستقیم STM A 140/2 | تماس بگیرید |
| 20 | قیمت گیربکس شافت مستقیم STM A 110/2 | تماس بگیرید |
| 21 | قیمت گیربکس شافت مستقیم STM A120/2 | تماس بگیرید |
